微粉砕ピンミル コロプレックスシリーズ

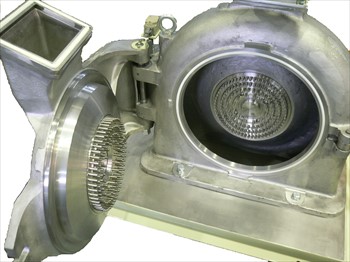

<粉砕の仕組＞

投入された原料は、ドアーに取り付けられた、ドアー側ピンディスクの中央より、回転する本体側ピンディスクの、中心部に供給されます。原料は、回転する本体側ピンディスクにより発生される、空気の流れと共に分散され、高速で回転する本体側ピンディスクのピンと、固定のドアー側ピンディスクのピンにより、粉砕されます。
ピンの大きさ、形状、配列、間隔等は、ALPINE社の実験・研究・経験に基き完全な設計を行っています。

[[ 160Z-A イラスト ]]
コロプレックス 160Z

[[ 250Z イラスト ]]

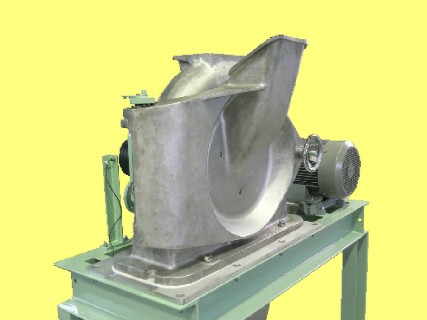

コロプレックス 400Z
 [[ 160Z-SUS イラスト ]]

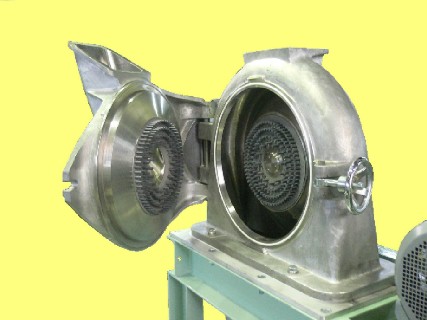

コロプレックス 250Z

[[ 160Z-SUS イラスト ]]
超鋼ピン付き

＜シリーズの特長＞

１．粉砕可能平均粒度 ２０ミクロン
２．スクリーン不要
３．モース硬度７迄粉砕可能（セラミックスピン装着適応機種）
４．粉砕による温度上昇が少ない（常温プラス２０〜３０℃）
５．粉砕品の粒度分布がシャープ
６．粉砕粒度選択が容易

＜標準仕様＞

機種
160Z
250Z
400Z
630Z 		所要動力(kw)
3.7
11〜15
18.5〜22
35〜45
 ピンディスク径(mm)
160
250
400
630
 ピン本数
400
308
331
596
 最高回転数(rpm)
18,000
10,000
7,500
4,500
 発生風量(m^3/min)
3
8
16
36
 能力比
0.25
1
2
5
詳細につきましては、弊社にお問い合わせ下さい。
＜用途例＞

医薬品、化粧品、カーボンブラック、殺虫殺菌剤、染料、着色剤、塗料、プラスチックス、砂糖
澱粉、タルク、ゼラチン、乾燥果実、イースト、樹脂、接着剤、チョーク、金属粉、香料、農薬等

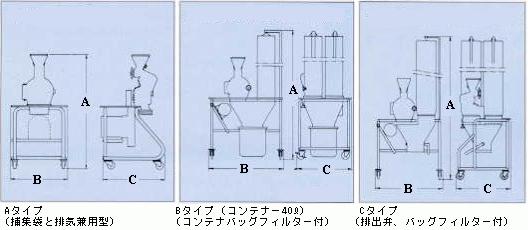

＜１６０Ｚ標準セット寸法表＞

[[ 160Z-sun イラスト ]]

項目/タイプ
A(mm)
B
C
重量(kg) 		A タイプ
1,400
750
750
180
 B タイプ
2,700 (1,610)
1,150
1,050
300 (390)
 C タイプ
2,700 (1,610)
1,050
840
260 (350)
※( )内寸法は、自動払い落としバッグフィルターの場合

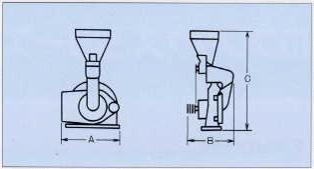

＜標準本体寸法表＞

[[ 160Zsun2 イラスト ]]

機種
160Z
250Z
400Z
630Z 		A(mm)
410
790
1,080
1,470
 B(mm)
350
580
790
1,120
 C(mm)
730
1,200
1,750
2,000
 本体重量(kg)
75
370
740
1,100


波形溝付き粉砕ピンのお知らせ

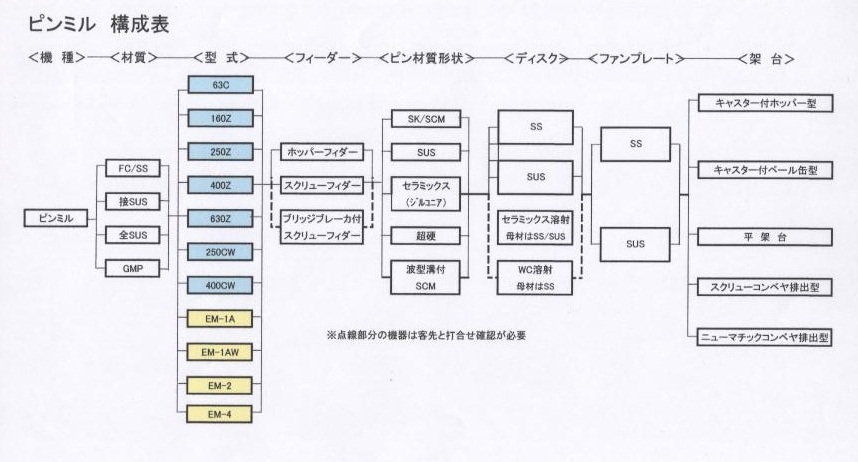

ピンミルシリーズでは以下の様な型式、オプションが選択できます。
kouseihyou
＜テスト＞
実機を常設して粉砕効果の確認が出来ます。20リッター位の原料をご用意下さい
試作・テスト
原料の形状・性状により適応する粉砕機が各種取り揃えて御座います
粉砕処理確認の為に、テスト機を取り揃えて御座います
まずは、経験豊富な弊社スタッフにご相談下さい
