クリーンシフター MCSシリーズ |
クリーンシフターはゴミ(特に糸屑)、ダマなどの無いきれいな製品を作ります。

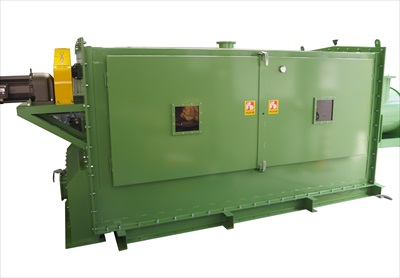

| クリーンシフターの構造 | 外観写真 |
|
![[[ MCS-dan イラスト ]]](gif/mcs-gai.jpg)
|

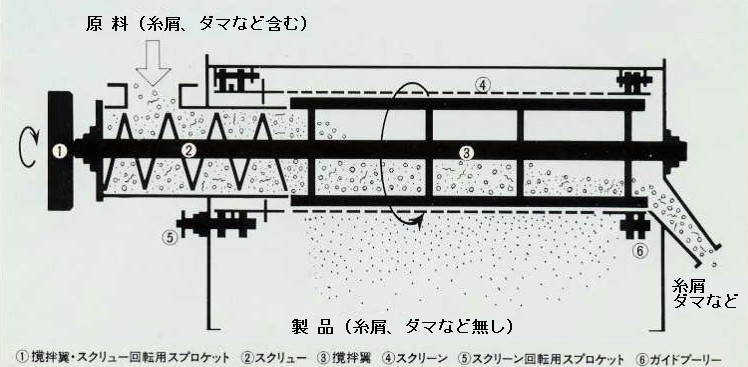

| 断面構造図 |
![[[ MCS-dan イラスト ]]](gif/mcs-dan.jpg)
|

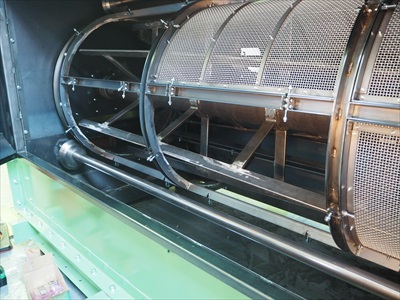

| 特 長 | 内部構造 |
|
![[[ MCS-dan イラスト ]]](gif/mcs-naka.jpg) ※スクリーンを一部取り外しています |
| 原料用途例 |
|
大動物(牛・豚など)用、養鶏用、養魚用、養鰻用、養蚕用、小動物用配合飼料(餌料)、 ペットフード、ミートミール、ボーンミール、血粉、フィッシュミール、プレミックスなど飼料餌料 小麦粉、上新粉、白玉粉、黄名粉、コーンスターチ、香辛料など 食品、石灰、木粉、プラスチックスなど、残土、鉱産物、化成品など |

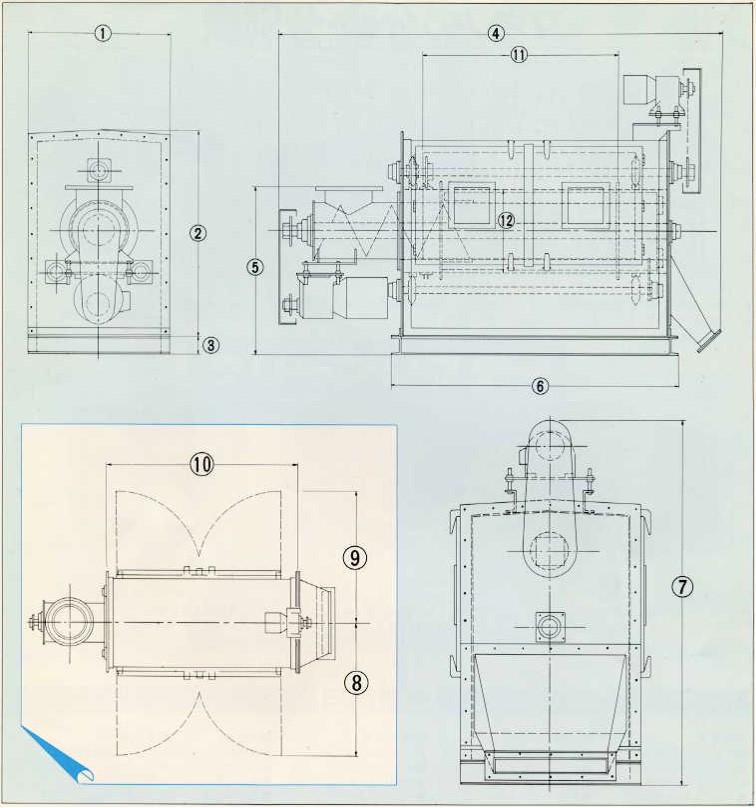

| 標準寸法表 |
![[[ MCS-sun イラスト ]]](gif/mcs-sun.jpg)
寸法 ※単位はmm表記
|
型式 MCS-1 MCS-2 MCS-3 MCS-4 MCS-5 MCS-6 MCS-7 |
(1) 700 800 850 950 1,200 1,230 1400 |
(2) 930 1,000 1,000 1,200 1,300 1,275 1,875 |
(3) 100 100 100 100 125 125 125 |
(4) 2,250 2,420 3,300 3,300 3,520 4,190 4,800 |
(5) 730 800 820 1,100 1,050 1,175 1,650 |
(6) 1,320 1,460 1,660 2,118 2,380 2,890 2,890 |
(7) 1,400 1,440 1,550 1,900 1,800 1,800 2,500 |
(8) 1,050 1,100 1,150 1,400 1,700 2,000 2,100 |
(9) 1,050 1,100 1,150 1,400 1,700 2,000 2,100 |
(10) 1,350 1,500 1,700 2,000 2,400 2,900 2,900 |
(11) 820 920 1,120 1,500 1,900 2,360 2,370 |
(12) 400 475 560 620 670 720 860 |
|
型式 MCS-1 MCS-2 MCS-3 MCS-4 MCS-5 MCS-6 MCS-7 |
主動力 kW 1.5 1.5 2.2 3.7 5.5 7.5 11 |
スクリーン動力 kW 0.4 0.4 0.75 1.5 1.5 1.5 2.2 |
攪拌翼 rpm 80 80 80 80 80 80 80 |
スクリーン rpm 20 20 20 20 20 20 20 |
処理速度 t/h 15 25 40 60 80 100 140 |
処理速度 m^3/h 25 42 67 100 133 170 230 |
※スクリーン径は5mm〜50mmまでの納入が可能
|
|
|
|
ダウンロードしてご覧下さい。
|
弊社では、テスト機の御用意をしております。 原料を御用意の上、ご連絡を頂ければ、実機での効果の確認が出来ます。 |
クリーンシフターの外形図面を用意しております。DXF 形式の図面ファイルをダウンロード出来ますのでぜひご利用下さい。
クリーンシフターの図面を参照する
