「トランジー」

粉・粒体自動供給機 SPIN FLOW CONVEYER
製造発売元:日本興産株式会社


[[ tsy1 イラスト ]]
チューブに内蔵されたスプリングコイル(バネ状)の回転で粉粒を運びます

<原理>

粉粒をチューブに内蔵したスプリングコイルの回転運動によって、段階的に跳ね上げます。
同時に被搬送物には遠心力がともない、スプリングコイルとチューブのクリアランスを完全に被いながら上昇移動します。
この被搬送物はスプリングコイルとチューブの潤滑油的な役割を果たし、空間は空気が無く被搬送物によって一杯に被われ無理なく搬送されます。

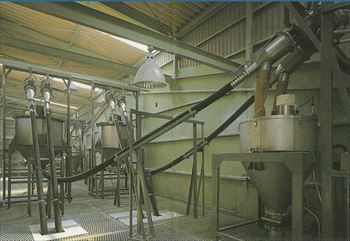

<使用中のトランジー>
[[ tsy2 イラスト ]]
<構造>

モーターと直結されている1本のスプリングコイルが、フレキシブルチューブに収納されています。
また、取り出し口はワンタッチバンドで簡単に接続されています。
[[ tsy3 イラスト ]]

<特長>
● 粉粒体輸送用チューブコンベアーですので融通性の有る設置が出来ます。
● 組み合わせにより長距離、入り組んだ搬送経路の設計も可能です。
● シンプルな構造で軽量なので設置が簡単です。
● 分解組立が簡単に出来ます。
● 低騒音運転です。
● 付帯工事も含め低価格。
● 用途に応じて最適のチューブ、スプリングコイルの選定が出来ます。
● 搬送途中での分離が少なく、エアーレスの為、静電気発生率も低い。
● 粉塵の飛散の無い作業環境を得られます。
● 起動停止の応答に優れレベル制御、計量制御等完全な自動化・無人運転のシステムが構築出来ます。

<用途>
ソーダ灰
青化ソーダ
亜硫酸ソーダ
硫化ソーダ
トリポリリン酸ソーダ
リン酸ソーダ
黒鉛
苛性ソーダ
亜鉛華
活性炭
無水硅酸
消石灰
生石灰
粗製ナフタリン
無水マレイン酸
硅砂
鋳物砂
PCP
PVC
PVCフィルム粉砕物
メラミン
フエノール樹脂
ユリア樹脂
各種染料
ポリエチレン
ポリプロピレン
テレフクール酸
石灰窒素
グラニュー糖
尿素
高分子ポリマー
アジピン酸
ラジオライト
活性白土
無水芒硝
カゼイン
高分子凝集剤
ガラス繊維粉末
樹脂ナイロンパイル
線香原料
漂白剤
粉末プラスチック
プラスチックペレット
プラスチックの溶解屑
プラスチックの粉砕品
アセテートセルローズ
硝安
セメント
石膏
炭酸カルシュウム
鉄粉
コークス
鋳物切削屑・真鍮切削屑
硫酸アルミニュウム
アルミナ
粉末アルミニュウム
入浴剤
塩化カルシュウム
炭酸ナトリュウム
飼料

小麦粉
澱粉
精製塩
麦芽
各種穀物
細粒脂料
各種豆類
酷豆グルテン
大豆グルテン
粉末コーヒー
粉末ココア
粉末ミルク
紅茶
粉末食品原料
医薬製剤
粉糖

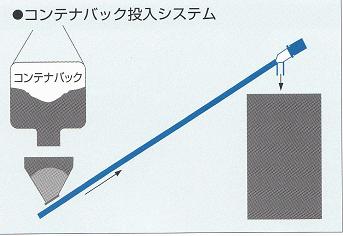

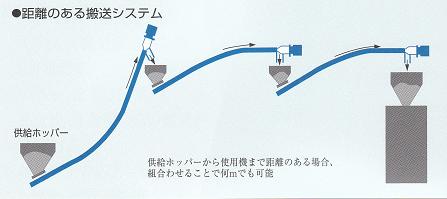

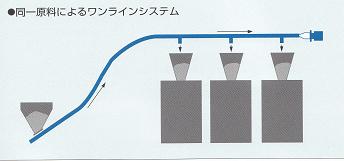

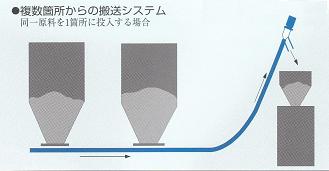

<設置例>

[[ tsy4 イラスト ]] [[ tsy5 イラスト ]]
[[ tsy6 イラスト ]] [[ tsy7 イラスト ]]
[[ tsy8 イラスト ]]
[[ tsy9 イラスト ]] [[ tsy10 イラスト ]]
[[ tsy11 イラスト ]]
[[ tsy12 イラスト ]] [[ tsy13 イラスト ]]

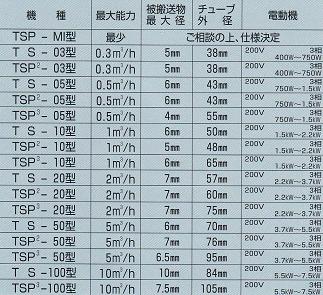

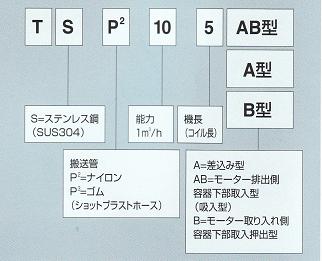

<機種>
[[ tsy14 イラスト ]] [[ tsy15 イラスト ]]
● TS型はチューブ材質がステンレスSUS304製。
  TSP(2)型はチューブ材質がナイロン半透明樹脂製。
  TSP(3)型はゴム(ショットブラストホース)製の3通りがあります。
● スプリングコイルの材質は特殊焼入合金銅製または、SUS304製。
● 長さはモーターを除いた全長で3M〜30Mまで。(但し、組合せにより何mでも可能)
● 〈トランジー〉専用ホッパーもご希望によりセット。専用の全自動制御装置もご希望によりセット。
● 能力は被搬送物によって多少変化いたします。
● モーター容量は条件により多少異なります。

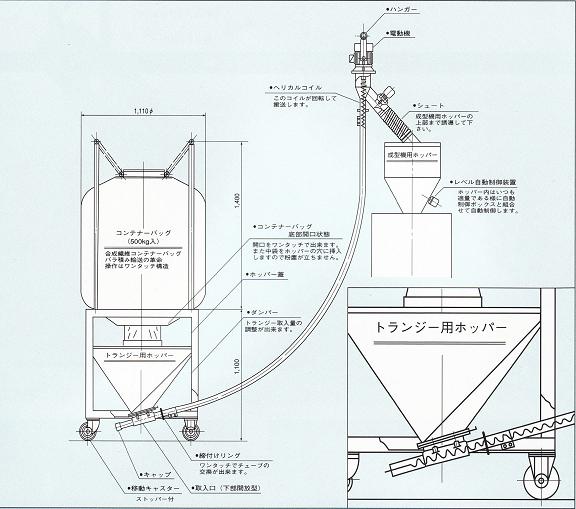

<自動制御の実施例>

[[ tsy16 イラスト ]]

※各寸法は改良の為予告無しに変更する場合がございます。ご注文の際には図面にてご確認下さい。
