図面は常に更新されています。いつも最新の図面を御使用下さい。
図面転送をシフト＋クリックあるいは右ボタン->ファイルに保存するすると、各図面のDXFファイルが転送されます。
プレーンテキストのままのDXFファイルです、解凍等の必要はありません。
もし読み込みに失敗するようでしたら、行末のコードを確認して下さい。

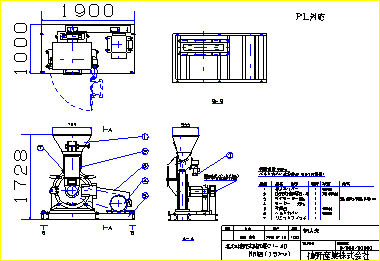

| CI-40 平架台 (15kW) | |
![[[ 40h-15イラスト ]]](ci-40/40h-15.gif) |
|

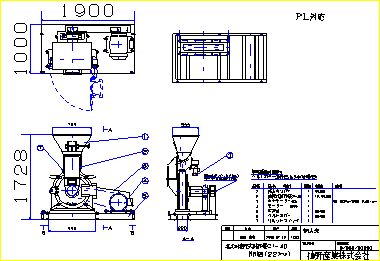

| CI-40 平架台 (22kW) | |
![[[ 40h-22イラスト ]]](ci-40/40h-22.gif) |
|

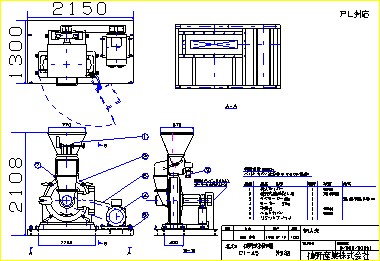

| CI-45 平架台 (37kW) | |
![[[ 45h-37イラスト ]]](ci-40/45h-37.gif) |
|

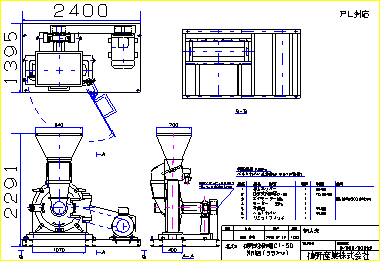

| CI-50 平架台 (55kW) | |
![[[ 50h-55イラスト ]]](ci-40/50h-55.gif) |
|

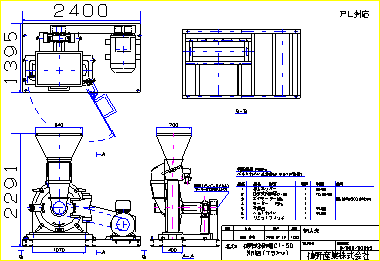

| CI-50 平架台 (75kW) | |
![[[ 50h-75イラスト ]]](ci-40/50h-75.gif) |
|
| CI-60 平架台 (75kW) | |
![[[ 60h-75イラスト ]]](ci-40/60h-75.gif) |
|

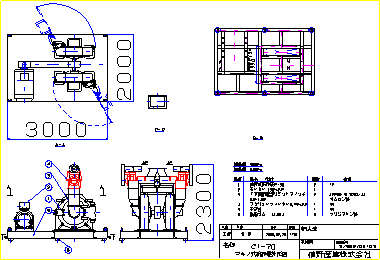

| CI-70 平架台 (150kW) | |
![[[ 70h-150イラスト ]]](ci-40/70h-150.gif) |
|
