Pellbow

ペルボウ

エルボ部分での製品の粉砕
不要な微粉化を防止



空気輸送の悩みをペルボウでスッキリ解決!!

  • 不要なファインの低減、ストリーマーの発生を防止!
  • 摩擦によるペレットの溶解、衝突での粉砕などの抑制!
  • 摩耗による配管破れ、損傷をシャットアウト!
  • 従来の大半径や小半径エルボウよりスマートなので省スペース!!

特殊形状のペルボウ内部を動画で解説!

  1. 搬送品は右側よりペルボウ内部へ
  2. "衝突ゾーン"部分へ蓄積
  3. 流れる搬送物はゆっくり上方に移動し順次排出
  4. 搬送品は、空気流で最後まで全量排出!
※抵抗値は最小限に抑制され、圧力損失もなし

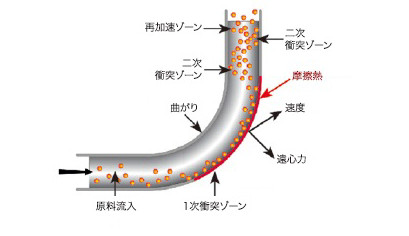

皆さんのエルボ(曲がり配管)、こんな悩みに困っていませんか?
  • ペレットがエルボウの壁面に沿って高速移動し、強力な遠心力がペレットを金属の表面に押し付けます。
  • これにより摩擦が生じ、ペレットの表面が溶解し、壁面に不要な膜が形成されます。
  • この膜が最終的に剥離し、やっかいなストリーマーやスネークスキンとなって製品に混入します。
  • 研磨性の高い材料では特に摩擦力が強く、エルボウの壁面が短時間に摩減、パイプが破損します。

ペルボウでは、異物の形成・配管破れをシャットアウト!!



●ペルボウの用途

  • すべての高密度・低密度空気輸送システム、Pellcom3(中濃度空気輸送システム)
  • プラスチックペレット、その他の顆粒及び研磨剤材料、
  • 大半径・小半径エルボウ、その他のベントの交換

●こんなところがエルボや競合品と違います

  • コンパクトで簡単な取り付けで曲げラインの省スペース化
  • 100%セルフクリーニングで粉だまりの心配なし
  • 配管への衝突がないので騒音の低減
  • 最小限の圧力降下
  • 各種規格のフランジとパイプ接続に適合

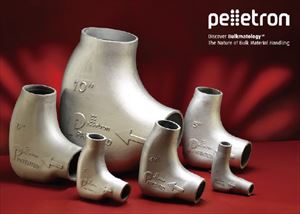

●豊富なラインナップで様々なケースに対応可能

  • アルミニウム製・ステンレス製・鉄製のいずれもすべてのサイズをラインナップ
  • ご希望に応じて耐摩耗に優れた合金製も御用意致します。
  • ANSI,DINまたはJISに適合した
  • 配管類の圧縮継ぎ手に適したスタブエンドタイプ
  • ルーズフランジは、アルミニウム製、ステンレス製、鋳鉄製
  • 特殊な設計の場合はご相談下さい

●納入実績用途例

  • プラスチックペレット・PPペレット・ケイ砂・樹脂ペレット・粉末触媒
  • ポリエステル・PSペレット・PCペレット・炭塵・HDPEペレット
  • LLDPEペレット・PP粉末・ペットフード・石炭・シリカ
  • フライアッシュ・炭酸カルシウム・くるみ殻・砂・カルシウム

●取付使用例(サイロへの貯蔵配管)

  • ペルボウは、様々な向きに使用することが可能
  • 省スペース設計のペルボウで、標準的なエルボウ使用時よりの配送ラインの大幅な省スペース化をお助け
※こちらもご参照下さい
エルボウ/ロングエルボウ/ベントパイプの磨耗(摩耗)でお困りでは有りませんか

二種類のカタログからお選びください

エルボウ部分の破れ・摩耗対策に!

スネークスキンの発生をエルボウで抑える!


※サイズ等につきましては、PDFカタログをダウンロードしてご覧下さい。
※各寸法は改良の為予告無しに変更する場合がございます。ご注文の際には図面にてご確認下さい。


様々な原料の形状・性状に適応した粉砕機を各種取り揃えて御座います
粉砕処理確認の為に、テスト機も取り揃えて御座います
まずは、経験豊富な弊社スタッフにご相談下さい
