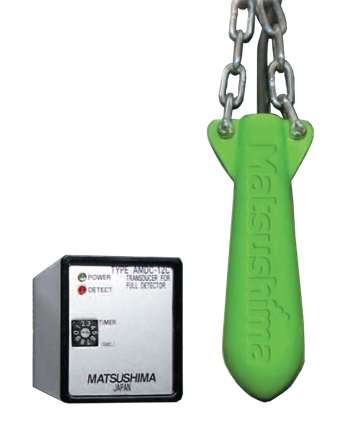

＜チルトスイッチ＞
（粉粒体用流量検知器）
鉱物・鉱塊・粉体用流量検知センサー・スイッチ製造販売元：株式会社マツシマメジャテック |
|
(特長)
|
|

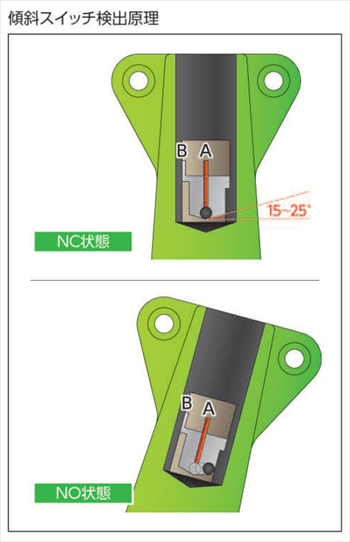

このチルトスイッチは、被測定物によって15°-25°以上に傾けられた時に検知を行います。傾き方向に関係なく、15°以上傾斜すると内臓の接点スイッチが接点閉(NC状態)から接点開NO状態)になります。接点スイッチは、傾斜スイッチ内に内臓されています。 変換機には、電源表示と動作表示の各ランプが取り付けられています。また誤動作防止用として、0〜10秒の遅延タイマーも内臓されています。 | |
|
| ||||||||||||||||||||
| 使用方法 |
| |

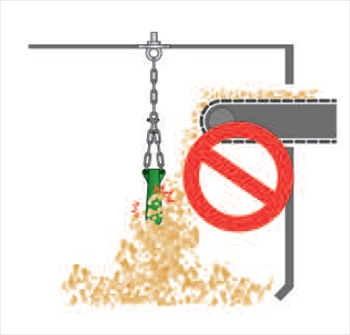

| 投入物が直接検知器にあたると、衝撃で誤検出・破損の原因になるため避けてください。 傾斜して検出する方式の為、傾斜しても壁にぶつからないように、余裕のある場所にお取り付けください。 |
|
| |

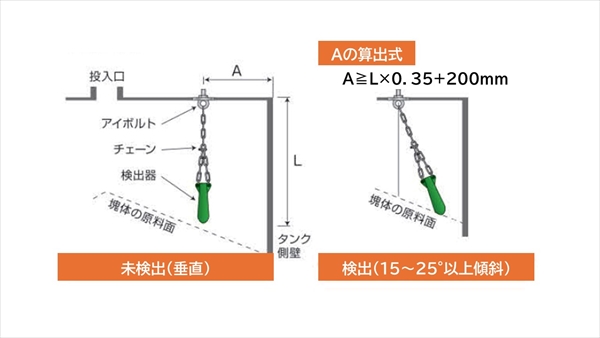

| 検出器をタンクの側壁近くに取り付けると、検出時側壁に干渉し正常に検出動作しない場合があります。タンク側壁から検出器の取り付け位置までの距離Aは下記の歳出式に基づいて決定してください。 |
|
| |

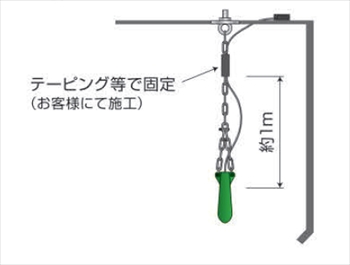

| 吊り下げ用チェーンとケーブルの固定は、検出器先端から約１メートルのところを再下限とします。この時、ケーブルは必ず少したわませてケーブルが突っ張った状態にしないでください。 ※ケーブルが突っ張った状態で固定すると検出しない・検出動作が遅れるなどの現象が生じます。 |
|
| |

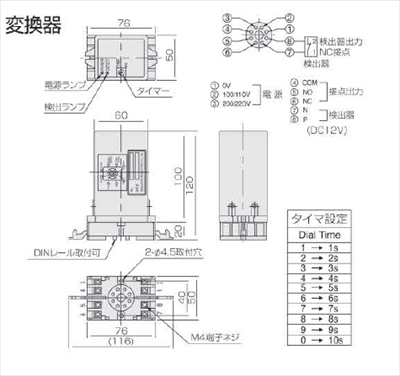

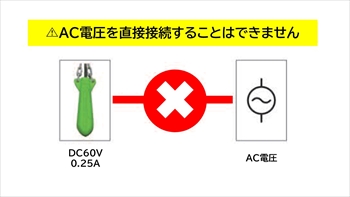

| チルトスイッチに使用している傾斜スイッチの接点要領は、定格電圧DC60V、定格電流0.25Aです。検出器に直接、AC電圧を接続することが出来ないため、変換機(AMDC-12C)が必要となります。 |
|

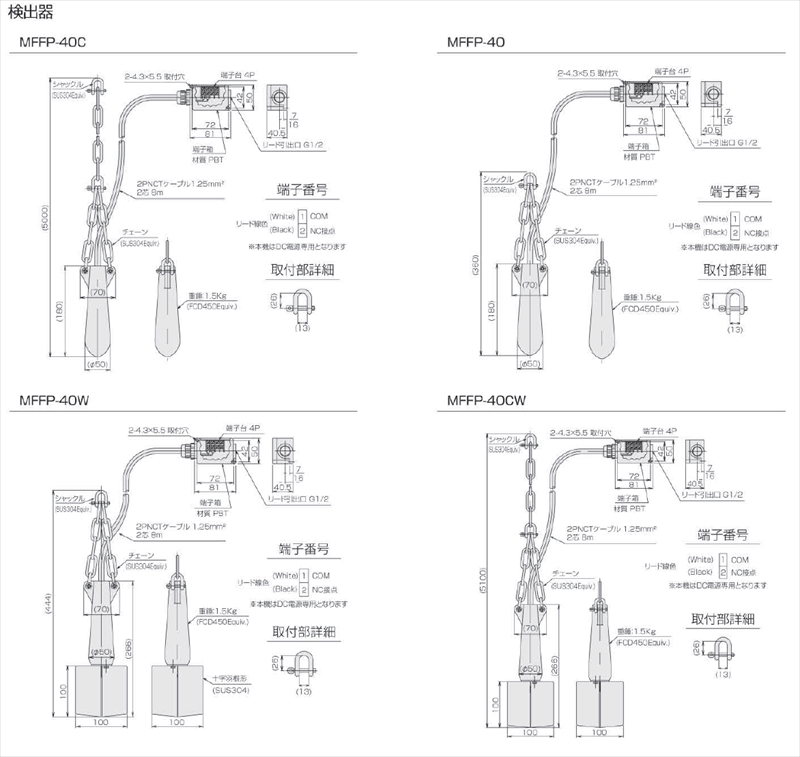

| 検出器 | ||||
|---|---|---|---|---|
| 型式 | MFFP-40C (標準) | MFFP-40 | MFFP-40W | MFFP-40CW |
| 製品形態 | リングチェーン付き | 検出器のみ | 十字羽根付き | リングチェーン+ 十字羽根付き |
| 検出角度 | 約15〜25° | |||
| 検出比重 | 1.0以上(粒度30mm)※ | 0.6以上(粒度30mm)※ | ||
| 検出距離 | 取付位置から最長5m | |||
| 内蔵スイッチ | CW1725-1ボール式スイッチ | |||
| 接点 | NC接点 | |||
| 接点容量 | DC60V 0.25A | |||
| 許容温度 | -15℃〜+60℃ | |||
| IP規格 | IP67 | |||
| 検出部塗装色 | MUNSELL7.5GY6/10 | |||
| 端子箱塗装色 | MUNSELL5Y 7/1 | |||
| 重量 | 約4kg | 約2kg | 約2kg | 約4kg |
|
|
|
