チップクラッシャー

HS Series スクリュータイプ (特許)
-切削切り子破砕用破砕機-

チップクラッシャーの特長

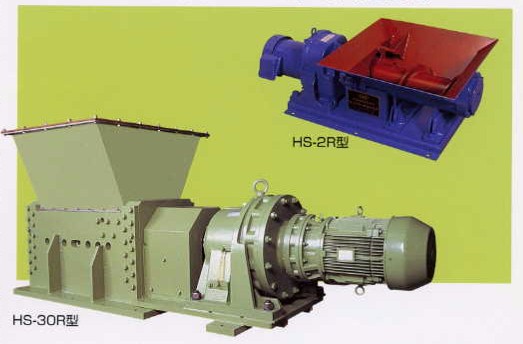

●型式:HS-2R型 (1.5kW) 〜 HS-50 型 (37 kW)
スクリュー部爪の強力な引き込んで、いかなる材質・形状の切削切粉(切り粉)もブリッジを起こさず完全処理

  • 省スペース、軽量化を追求したコンパクト設計
  • 標準仕様と量産化で実現した低価格
  • 低速回転のスクリューによるカッティングのため、低騒音、低振動を実現
  • パーマ状切粉以外の異物・粉末はそのまま排出
  • 軸受けは、堅牢なボールベアリングを使用。
    ※給油不要なグリース封入式を使用
  • 切削切粉の大量投入による過負荷時は電気制御により自動逆転・正転を繰り返して正常運転を維持します
[[ shs-1 イラスト ]]

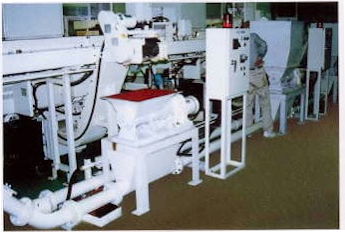

[[ shs-2 イラスト ]] -設置現場例-
[[ shs-2 イラスト ]]

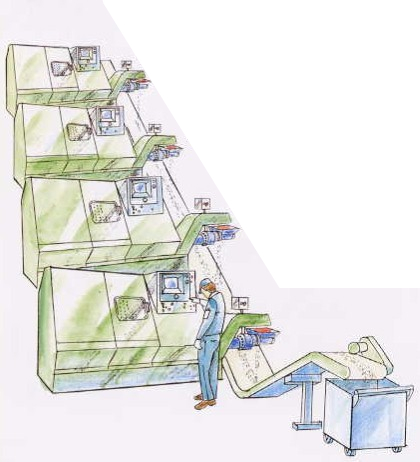

-ライン処理の設置例-
一台の工作機械より大量及び重工な切粉が発生する場合に、それぞれに一台ずつ連結させて粉砕処理しコンベアにて集積するシステムです。
[[ shs-2 イラスト ]]
  1. 工作機械
  2. コンベアで搬送されるチップ
  3. クラッシャーで粉砕し落下
  4. リングコンベアやチップコンベアで搬送

チップクラッシャー 仕様一覧

型式
処理能力

外形寸法


所要モーター


製品重量
HS-2R 型
150〜200kg/hr
L980
x W490
x H380
1.5kW-4P
AC200V
160kg
HS-3R 型
200〜250kg/hr
L1115
x W500
x H405
2.2kW-4P
AC200V
200kg
HS-5R 型
250〜300kg/hr
L1110
x W724
x H400
3.7kW-4P
AC200V
400kg
HS-10R 型
500〜600kg/hr
L1690
x W784
x H520
7.5kW-4P
AC200V
900kg


※各寸法は改良の為予告無しに変更する場合がございます。ご注文の際には図面にてご確認下さい。


<テスト>
実機での粉砕効果の確認が出来ます。

  お問い合わせは下記フォームからお願い致します。

フォームが表示されるまでしばらくお待ち下さい。

恐れ入りますが、しばらくお待ちいただいてもフォームが表示されない場合は、こちらまでお問い合わせください。
