ディダスター各種設置例


下記に設置例などを掲載いたします。
用途環境に応じて設置方法を選べます。

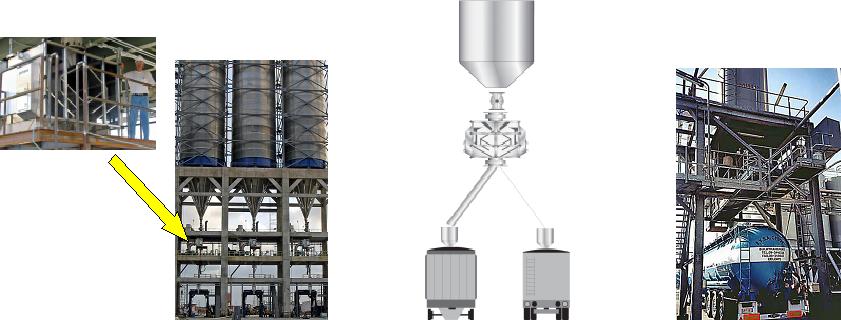

列車やトラックでの出荷への設置例


ペレトロンディダスター設置例(列車・トラック輸送用)槇野産業取扱いペレット異物除去装置



ディダスターの工場・施設内設備設置方式例

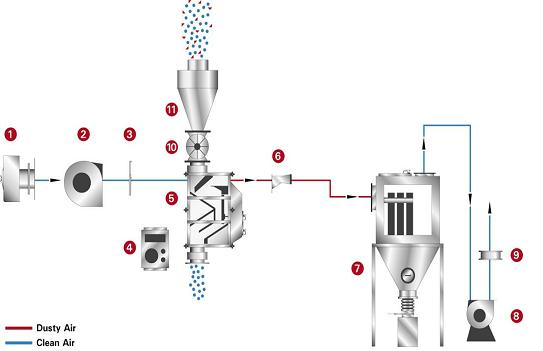

開放式
ペレトロンディダスター設置例(工場内開放式)槇野産業取扱いペレット異物除去装置



外部からの清浄空気と埃を含む排気とを完全に
分断する方式です
品種切り替えや色変えなどがある場合に最適!

@インラインフィルター
A押込ファン
B風量調整ダンパー
C操作盤
Dディダスター
E空気取り入れ口
Fバッグフィルター
G排気ファン
H排気調整ダンパー
Iロータリーバルブ

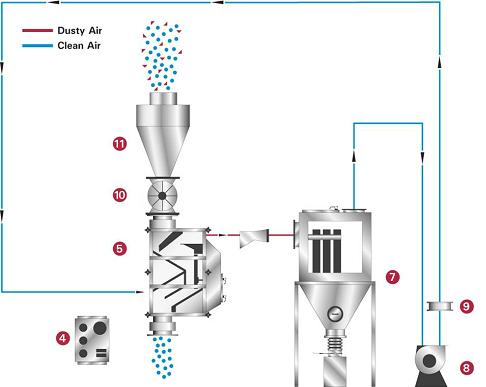

循環式
ペレトロンディダスター設置例(工場内循環式)槇野産業取扱いペレット異物除去装置



1台のファンで処理をしますので省エネ運転です。
高濃度からのダスト除去やドライエアーや窒素などの
不活性ガスを使用した製造工程に適します
同一品種連続運転向きです


C操作盤
Dディダスター
Fバッグフィルター
G排気ファン
H排気調整ダンパー
Iロータリーバルブ
J原料供給ホッパー

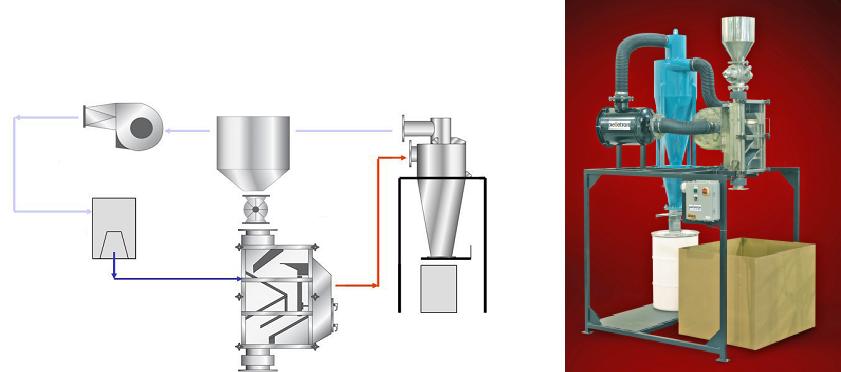

CCD方式
循環方式の非常にコンパクト方式のデザイン


ペレトロンディダスター設置例(工場内簡易式)槇野産業取扱いペレット異物除去装置
