マグネットセパレーター |
|
![[[ TBO-ms イラスト ]]](gif/tbo-ms.jpg)
|

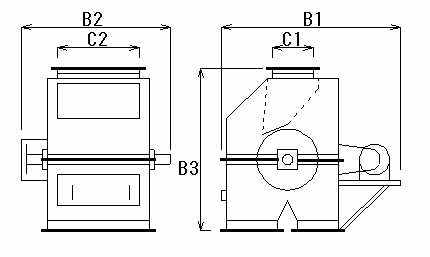

![[[ ms-drmz イラスト ]]](gif/ms-drmz.jpg)
|
| 形式 | ドラム幅x径 | 回転数 | 処理量 | 外形寸法 | 投入口 | 駆動モータ | 重量 | ||||
| A1 | A2 | rpm | m^3/h | B1 | B2 | B3 | C1 | C2 | kW | Kg | |
| MG-2525 | 250 | 250 | 30 | 15 | 730 | 550 | 600 | 230 | 250 | 0.4 | 110 |
| MG-2530 | 250 | 300 | 30 | 18 | 730 | 600 | 600 | 280 | 250 | 0.4 | 132 |
| MG-2540 | 250 | 400 | 30 | 24 | 730 | 700 | 600 | 380 | 250 | 0.4 | 160 |
| MG-3030 | 300 | 300 | 30 | 22 | 790 | 600 | 750 | 280 | 260 | 0.4 | 175 |
| MG-3040 | 300 | 400 | 30 | 30 | 790 | 700 | 750 | 380 | 260 | 0.4 | 220 |
| MG-3050 | 300 | 500 | 30 | 40 | 790 | 800 | 750 | 480 | 260 | 0.4 | 270 |
| MG-3060 | 300 | 600 | 30 | 50 | 790 | 900 | 750 | 580 | 260 | 0.4 | 320 |
| MG-3070 | 300 | 700 | 30 | 60 | 790 | 1,000 | 750 | 680 | 260 | 0.4 | 370 |
| MG-4040 | 400 | 400 | 30 | 40 | 1,000 | 720 | 1,000 | 380 | 290 | 0.4 | 350 |
| MG-4050 | 400 | 500 | 30 | 55 | 1,000 | 820 | 1,000 | 480 | 290 | 0.4 | 430 |
| MG-4060 | 400 | 600 | 30 | 65 | 1,000 | 920 | 1,000 | 580 | 290 | 0.75 | 500 |
| MG-4070 | 400 | 700 | 30 | 75 | 1,000 | 1,020 | 1,000 | 680 | 290 | 0.75 | 580 |
| MG-4080 | 400 | 800 | 30 | 85 | 1,000 | 1,120 | 1,000 | 780 | 290 | 0.75 | 650 |
| MG-4090 | 400 | 900 | 30 | 95 | 1,000 | 1,220 | 1,000 | 880 | 290 | 0.75 | 730 |
| MG-40100 | 400 | 1,000 | 30 | 105 | 1,000 | 1,320 | 1,000 | 980 | 290 | 0.75 | 800 |
| MG-6060 | 600 | 600 | 30 | 115 | 1,300 | 1,000 | 1,450 | 580 | 480 | 0.75 | 850 |
| MG-6080 | 600 | 800 | 30 | 155 | 1,300 | 1,200 | 1,450 | 780 | 480 | 0.75 | 1,030 |
| MG-60100 | 600 | 1,000 | 30 | 190 | 1,300 | 1,300 | 1,450 | 980 | 480 | 1.5 | 1,200 |
| MG-60120 | 600 | 1,200 | 30 | 240 | 1,300 | 1,500 | 1,450 | 1,180 | 480 | 1.5 | 1,400 |
プレートマグネット |
●プレート上面には吸着分離された鉄分を溜めるために段差を設けます。 ●サイズなどは、ご要望に応じます。 |
![[[ TBO-pl イラスト ]]](gif/tbo-pl.jpg)
|
バータイプマグネット |
|
●高さの無い場所で使用できるタイプです。 ●φ22mmのバーを複数本並べて取り付けます。 ●本数などはご注文に応じます。 |
![[[ TBO-bar イラスト ]]](gif/tbo-bar.jpg)
|
＜テスト＞
実機を常設して分級効果の確認が出来ます。
試作・テスト
原料の形状・性状により適応する粉砕機が各種取り揃えて御座います
粉砕処理確認の為に、テスト機を取り揃えて御座います
まずは、経験豊富な弊社スタッフにご相談下さい
