piab
-バキュームコンベア-

コンタミレスな真空搬送


piabの日本における総代理店はJPnext株式会社です。

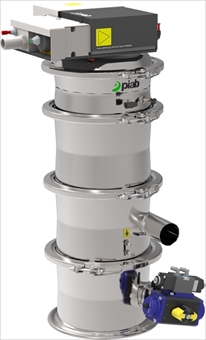

バキュームコンベア piabj
※写真はpiab-j型
  • 機械式ポンプで発生させる真空作用で原料を搬送
  • モジュール化設計で様々な原料へ対応可能
  • 稼働部品が非常に少なくメンテナンスも簡単低コスト
  • 搬送物の分離偏析が少ない
  • 埃や粉塵の立たない密閉式のシステム
  • 工具レス分解で簡単に洗浄可能
  • 標準仕様だけでなく、多彩なオプション!
  • 原料排出の短時間化と排出不良を防ぐフルオープン排出弁を採用





搬送の仕組み

piabのバキュームを使った搬送の仕組み
  1. 機械式ポンプで機内の空気を吸引
  2. ボトムバルブが閉じ、機内が負圧になり空気流が発生
  3. フィードステーション(ホッパー)から搬送物を吸い上げます
  4. 内部フィルターで空気と搬送物を分離
    (エアクッションタンクに圧縮空気として充填)
  5. ボトムバルブが開き搬送物を排出
    (同時に圧縮空気でフィルターを洗浄)
  6. 多彩なレイアウトに対応

原料について

搬送可能サイズなど
  • 粒子径:0.5μm〜30mm
  • 粒子密度:0.1g〜9kg(1Lリットル辺り)
  • モジュール容量:2〜56リットル
機種名 業種 搬送能力 容量
piFLOW®j 食品/化学/製薬ほか 14t/h 2〜56リットル
piFLOW®p 食品/化学/製薬ほか 14t/h 2〜56リットル
piFLOW®t 食品/医薬 2〜3百万粒 10リットル
piFLOW®fc 食品/化学ほか 8t/h 3〜33リットル
piFLOW®f 食品 7.5t/h 6〜28リットル
piFLOW®i 一般産業 7.5t/h 6〜28リットル
※実際の搬送量に関してはテストにてご確認ください


用途に合わせて

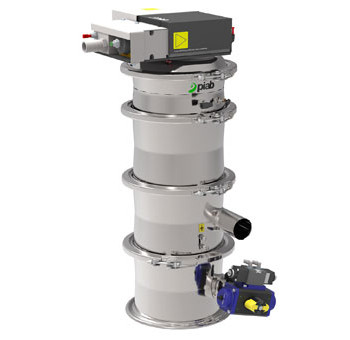

piFLOW®j

食品・化学向け
バキュームコンベアpiab piFLOWp
  1. 日本の食品・化学業界に適応
  2. 密閉性が高く、低ノイズな搬送
  3. コンパクトで配置も柔軟に対応可能
  4. 用途に合わせたカスタマイズが可能
  5. 特殊工具なしでの組立分解が可能
  6. 4サイズで幅広い搬送量に対応可能
  7. ブリッジ防止の流動化装置も選択可

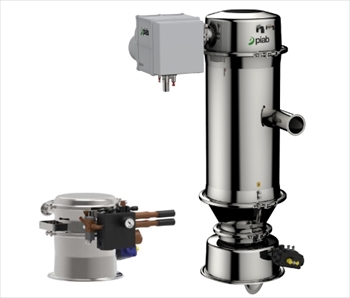

piFLOW®p

製薬・食品向け
バキュームコンベアpiab piFLOWp
  1. GMP/USDA/FDA対応のサニタリー構造
  2. SUS316L相当(Ra0.4/Ra0.6)
  3. ATEXガス・粉塵認証取得済み
  4. 4サイズで幅広い搬送量に対応可能
  5. ブリッジ防止の流動化装置も選択可

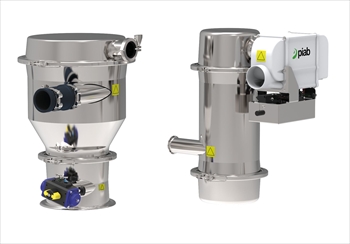

piFLOW®t

タブレット・錠剤・キャンディーなど
バキュームコンベアpiab piFLOWp
  1. 壊したくない物(錠剤・カプセル)を搬送したい場合
  2. タブレット・錠剤・チューイングガム・キャンディーなどでの導入実績あり
  3. GMP/USDA/FDA対応のサニタリー構造
  4. SUS316L相当(Ra0.4/Ra0.6)
  5. 2〜56リットルのコンテナ容量を選択可能
  6. 説明入れる

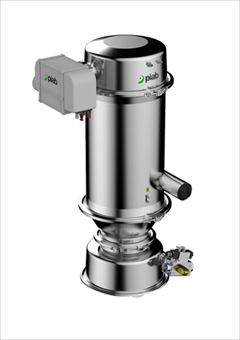

piFLOW®fc

食品・化学向け
バキュームコンベアpiab piFLOWp
  1. pシリーズのボディ材質を変更してロープライス化
  2. 耐酸性設計を必要としない方向け
  3. SUS304相当
  4. 4サイズで幅広い搬送量に対応可能
  5. ブリッジ防止の流動化装置も選択可

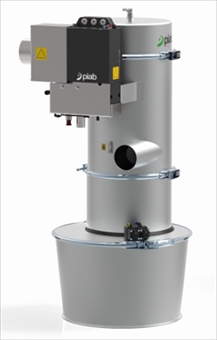

piFLOW®i/f

一般工業向け
バキュームコンベアpiab piFLOWp
  1. 構造・機能をスマート化してコストパフォーマンスを高めました
  2. SUS304L相当(Ra1.2 酸洗仕上)
  3. 外部に作動部品がなく安全性を向上
  4. ATEX粉塵認証対応モデルあり



piabでの搬送例

クルトン、きざみのり、コーンスターチ、顆粒、グラニュー糖、乳糖、セルロース、シリカ、銅粉、大豆粉末、樹脂粉末 ほか




上記機種をまとめたダウンロード版資料はこちら
実機テストが可能です!

カタログは準備中です

弊社では、テスト機の御用意をしております。

原料を御用意の上、ご連絡を頂ければ、
実機での効果の確認が出来ます。

試作・テストについてはこちら


※各寸法は改良の為予告無しに変更する場合がございます。ご注文の際には図面にてご確認下さい。
