〜洗浄性を高めたリボンミキサー!!〜


リボンミキサーの構造・仕組み

リボンミキサーは…
U字型のケースと、二重のリボンの付いたシャフトで構成されています。

投入された原料は…
回転する二重のリボンで上下左右に動かされ分散混合されます。

粉の動きは…
混合機正面からは8の字を描くようなイメージ
側面方向からは胴体壁に沿って上下動するイメージです

ざっくりとした混合も精度の高い混合も行う事ができます。

サニタリーリボンミキサー内部

洗浄・メンテナンスが容易なリボンミキサー!

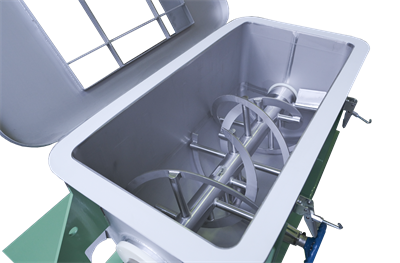

マキノ式リボンミキサー RMM-50-st内部
  • 本体ケーシングが一体溶接構造で完全洗浄可能!
  • 接粉部は凸凹無く鏡面仕上げ
  • ケーシングもパッキンいらずで洗浄後の粉残り無し!
  • 本体ケーシング内全体を研磨仕上げ
  • 角を曲面にしたので混合残りが少ない

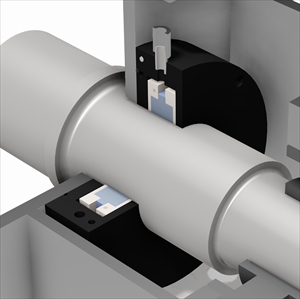

  • 特殊な接続シャフトを採用し、メンテもカンタン
  • 有効容量:50〜2000リットル(2立方メートル)
  • 材質:ステンレススチール(SUS304、SUS316、SUS316L)
  • リボンミキサー内部動作

    混合シュミレーションMovie

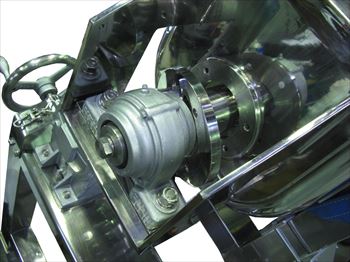

    軸シール取り付け時

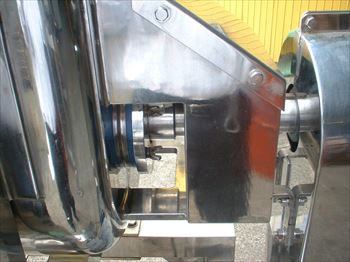

    軸シール取り外し時


    注意点は…

    槇野産業のリボンミキサーは起動後の原料投入を前提にご提案しています。
    これは起動時の負荷を減らし、小さな動力で混合する事が出来る為です。

    原料全量投入後の起動方法では…
    ・混合に必要とする以上の大きな動力
    ・それに関わるケーシングなどの機械強度
    設備費用やランニングコストも高いモノになってしまいます。

    工程上あるいは、原料性状により供給後起動、運転中の起動停止が必要な場合はご要求に応じた動力、機械強度を持ったリボンミキサーを設計製作も致します。

    投入排出やサニタリー仕様など各種仕様にお応えします。

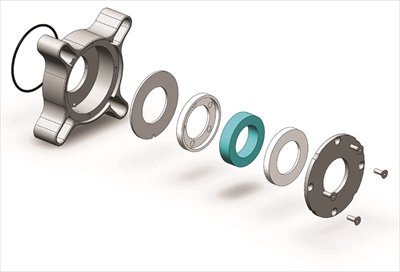

    ケースとシャフトのシールは、グランドパッキン、樹脂など各種御要望にお応え致します。

    供給排出は…
    供給口は蓋に御希望の投入方法に合わせた口を、お選び頂けます。
    ※袋などの誤落下や作業者の安全対策にも考慮して設計をいたします。
    排出口はカットゲート、フラップ弁、チューブバルブなどからお選び頂けます。
    前後の作業条件、スペースに応じてお選びください。
    サニタリー仕様やケーシングのジャケット、秤量装置組み込みなどの御要望にもお応え致します。
    小型の型式には本体反転式も採用できます。

    リボンミキサーの効率使用法は…
    リボンミキサーはバッチタイプです。
    生産量が多く、原料投入や計量に必要な工程の場合には、ミキサー上部にクッションホッパー、計量ホッパーを設置する事で生産量を増加させる事ができます。

    ミキサーの用量の決め方は…
    本体の内容量(水張り容量)ではなく、混ぜたい原料を混合するスペース(有効容量)で決めます。
    混合には混合物が自在に動き回れるスペースが必要なので、有効容量は水張り容量より小さくなります。

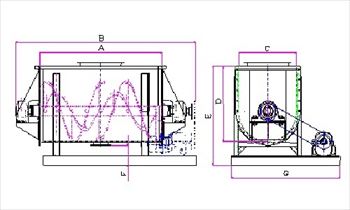

    仕様表
    RMM-50-ST〜500-ST

    有効容量 50〜500リットル
    RMM-800-ST〜3000-ST

    有効容量 800〜3,000リットル
    [[ MCS-sun イラスト ]] [[ MCS-sun イラスト ]]
    形式有効容量
    リットル
    A
    mm
    B
    mm
    C
    mm
    D
    mm
    E
    mm
    F
    mm
    G
    mm
    標準モーター
    KW
    回転数
    rpm
    RMM-50-ST507001,3003504501,2007200.7555
    RMM-80-ST808001,4004005001,2006701.548
    RMM-100-ST1009001,6504305301,5009401.545
    RMM-200-ST2001,1001,8505507001,5007702.235
    RMM-300-ST3001,2001,9506307801,6007903.730
    RMM-500-ST5001,5002,3507308801,7007903.726
    RMM-800-ST8001,8002,6508501,0501,5504501,6005.523
    RMM-1000-ST1,0002,0002,9509001,1001,6004501,7507.521
    RMM-1500-ST1,5002,2003,2001,0501,2501,7504502,0501118
    RMM-2000-ST2,0002,4003,4001,1501,450,1,9504502,2001117
    RMM-3000-ST3,0002,8004,1001,3001,6002,1004502,5001515



    ※ミキサーの用量の決め方は…
    本体の内容量(水張り容量)ではなく、混ぜたい原料を混合するスペース(有効容量)で決めます。
    混合には混合物が自在に動き回れるスペースが必要なので、有効容量は水張り容量より小さくなります。

    ※上記容量以外でもご要望に応じて製作致します。遠慮無くお申し付け下さい
    上記寸法は改良の為予告無く変更する場合ございます。御注文の際には図面・仕様書にて御確認下さい

    また、外形図面ファイル(DXF 形式)のダウンロード版を用意しております。ご利用ください

    リボンミキサーの図面ファイルをダウンロードする


    この混合機は、インバーター駆動を前提に設計されていません。
    インバーターを使用して回転数を調整する時には、 インバーター変速時の注意事項を参照してください。
