鉄取早 てっとりばやい
鉄取早は、原料・製品中に含まれる鉄分（ニッケルなどを含む）を、マグネットの力により分離吸着して取り除く装置です。
＜除鉄をするには＞

●強い磁場を形成すること
マグネットは、N極からS極へ磁力線が出ています。この磁力線がたくさんある空間を磁場と言い、その強さを便宜的に磁束密度Br(単位ガウス)で表します。
フェライト磁石で約4,500ガウス、希土類磁石で約12,000〜15,000ガウスです。しかしこの磁束密度は、各マグネットの一番強い点のみの値で、その数値は距離に2乗して減少します。
したがって、強い磁場をどのような形状で作成するかが重要です。鉄取早（てっとりばやい）では、この磁場を原料流路と直角に、死角のないように形成しています。

●ポイントはヨークです

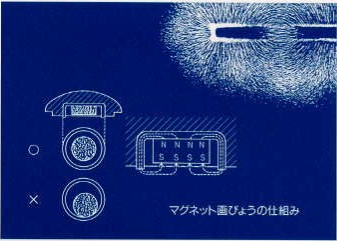

磁石の磁束密度を有効に利用する方法に「ヨーク」があります。この仕組みを身近な例で説明しますと、メモなどを留めておく「マグネット画びょう」を思い出して下さい。表面はきれいなプラスチックボタンのようであったり、人形やマークだったりしますが、裏返してみますと、鉄製の皿の中に黒い石のようなものが入っています。この黒い石がマグネットで、皿がヨークです。ヨークは磁石から出る磁力線を散らばらせずに寄せ集め、吸着させたい部分に集中させる役割を持っています。この場合にも、磁力線は皿の狭い断面積に集中することになります。
鉄取早は、この磁力線を最大に生かすヨークを持っています。
 [[ TBO-setu イラスト ]]
●原料・製品の分散を良くすること
鉄分は原料・製品中に混入していますので、鉄分とマグネットの間には多くの場合、原料・製品があります。マグネットの分離吸着の効力は、磁場のところで説明しましたように距離の2乗に反比例なので、この原料・製品は効果を阻害することになります。したがって除鉄装置では、原料・製品中に含まれる鉄分をいかにマグネットに近づけるかが、大きなテーマとなります。
鉄取早ではこの効果を最大限に生かすために、導入部のチューブ、クリアランス、ケーシング内部、ドアに取り付けられた拡散板の大きさ、配置、角度などが長い経験とノウハウで決定されています。

＜除鉄装置に求められるのは＞

●取付が簡単であること
除鉄装置は新設時のみならず、既設のラインの中にも取付けられることが多いために、設置法方が簡単、コンパクト、付帯工事不要などが求められます。鉄取早は、この条件を満足します。

●鉄分の回収が簡単で確実であること
除鉄装置に分離吸着された鉄分を、回収時に誤ってライン中に混入したりすることで、分離組立作業に非常に長い時間かかったり、工具を使用したりするのは、小人数での作業が多い今の生産現場に適していません。
鉄取早では除去作業が簡単にできる工夫がされています。

●内部清掃が完全にできること
薬品や食品の製造ラインでの洗浄性、少量多品種生産のロット変更時の残留対策も求められる要素の一つです。鉄取早はスタンダード仕様のほかにサニタリー仕様を用意して、この要望にお応えします。

●ステンレス粉が取れる
ステンレスは非磁性体なので、一般的にはマグネットでの分離吸着はできません。ただし空気輸送配管などで生じる剥離粉など、特殊な場合に限り、大きさ、混入率、通過スピード、原料・製品の種類など条件によりますが、約6,000ガウス以上のマグネットで分離吸着ができます。
もちろん、鉄取早でもこのクラスの希土類マグネットをお選びいただけます。

●能力に合わせた品揃え
除鉄は原料中に含まれる異物、生産機械から発生する摩耗鉄分、故障時などに混入するボルト・ナットなどがあり、その装置は原料受け入れでの大量処理から、小袋包装前の製品まであらゆるライン中に設置がもとめられます。
鉄取早は3タイプで、この要望にお応えします。

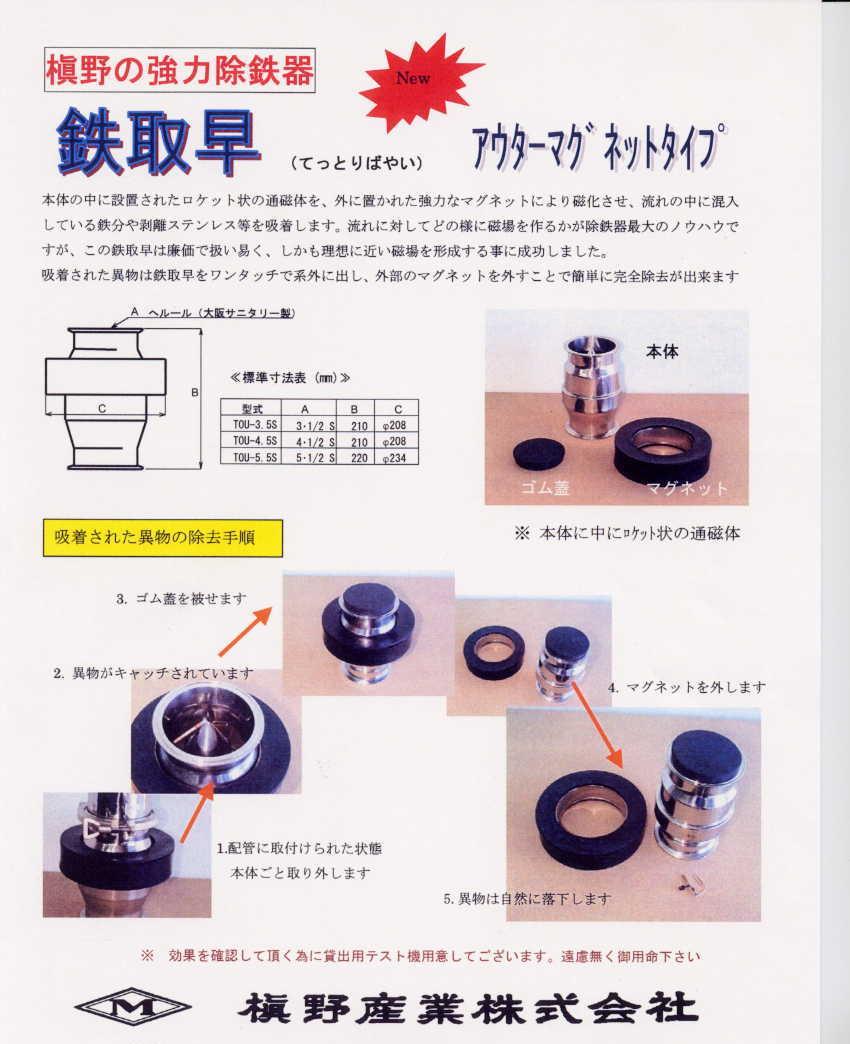

＜鉄取早 アウターマグネットタイプ＞

[[ TOU-1 イラスト ]] アウターマグネットタイプ　TOU-4.5S の説明videoを見る QuickTime
ビデオの閲覧ソフトが起動するまでには、時間がかかります。 クリック後暫くお待ちください。

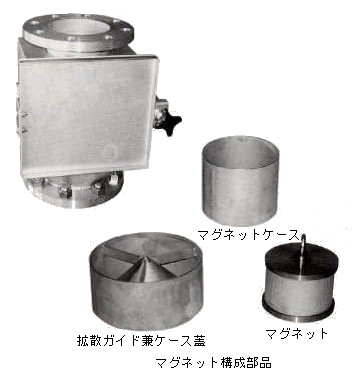

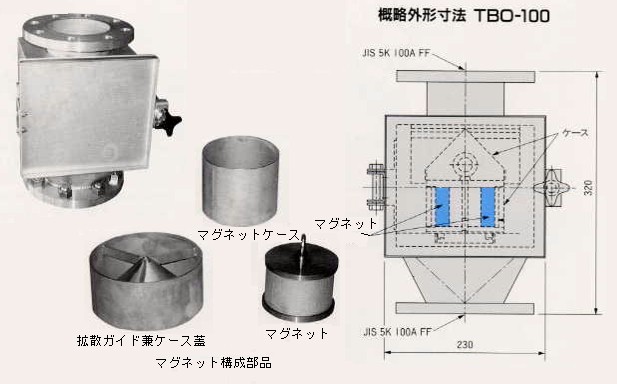

＜鉄取早 ボックスタイプ＞

筒型のケースの内にマグネットが納められ、簡単にマグネット部の取り外しができます。

用途：製造ライン中の鉄粉・鉄片の除去
特長：取出し・組込みがワンタッチ、鉄分分離もワンタッチ、サニタリー性抜群

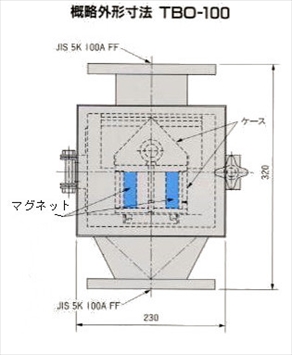

型式：TBO-100, 150, 200 の3タイプ 		[[ TBO-100 イラスト ]]

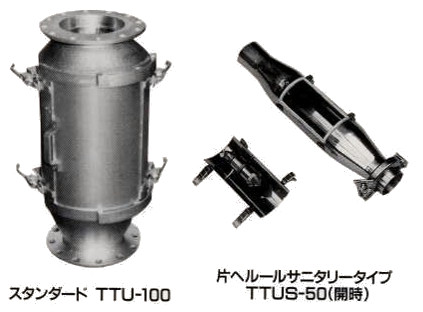

＜鉄取早 チューブタイプ＞

ライン中に取り付けられたマグネット部を、ドアを開くだけでライン外に取出すことができます。

用途：製造ライン中の鉄粉・鉄片の除去
特長：最大通過能力330m^3/hr、鉄分分離がワンタッチ、スタンダード仕様とサニタリー仕様
型式：TTU-100 など18タイプ 		[[ TTU イラスト ]]

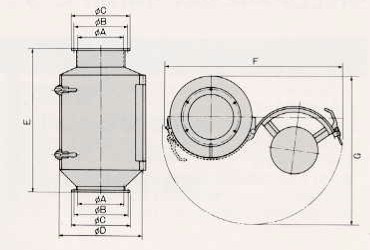

＜チューブタイプ標準寸法表＞

[[ TTU-sun イラスト ]] スタンダード
型式
TTU-100
TTU-150
TTU-200
TTU-250
TTU-300
TTU-400
TTU-500
TTU-600 		A mm
108.3
158.4
208.3
259.4
309.5
396.4
496
597.6 		B
165
230
280
345
390
495
605
715 		C
200
265
320
385
430
540
655
770 		D
228
288
358
440
502
612
780
935 		E
575
630
800
860
900
1,100
1,200
1,450 		F
580
815
930
1,040
1,105
1,315
1,528
1,806 		G
447
456
535
793
881
1,074
1,212
1,430 		能力 m^3/hr
16
33
80
120
160
240
270
330
サニタリー
型式
TTUS-100
TTUS-150
TTUS-200
TTUS-250
TTUS-300
TTUS-400
TTUS-500
TTUS-600 		A mm
108.3
158.4
208.3
259.4
309.5
396.4
496
597.6 		B
165
230
280
345
390
495
605
715 		C
200
265
320
385
430
540
655
770 		D
228
288
358
440
502
612
780
935 		E
575
630
800
860
900
1,100
1,200
1,450 		F
580
815
930
1,040
1,105
1,315
1,528
1,806 		G
447
456
535
793
881
1,074
1,212
1,430 		能力 m^3/hr
16
33
80
120
160
240
270
330 		接続パイプ
100A(SUS)
150A
200A
250A
300A
400A
500A
600A

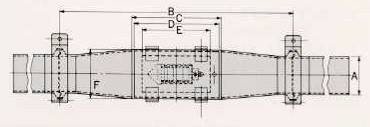

小口径サニタリー
[[ TTUS-sun イラスト ]]
型式
TTUS-38
TTUS-50 		A mm
38.1
50.8 		B
337
337 		C
160
160 		D
150
150 		E
110
110 		F
50.8
76.3
以下の三タイプは鉄取早ではありませんが、弊社の取り扱い商品です。

＜マグネットセパレーター＞

本ドラムセパレーターでは、回転するステンレスドラム中に永久磁石が固定されています。
ドラムの上を通過する粉粒体は、ドラムの回転にそってマグネット上を通過させられ、鉄などの金属はマグネットによりドラム上面に吸着されます。
排出部まで来ると粉粒体は落下しますが、吸着された金属はそのまま進み、マグネットの無い部分で落下します。この位置が、金属排出口の位置になるように設計されています。

特長：金属の連続除去ができます、粉塵の発生がありません。
ドラム寸法（標準）：φ250 x L250 〜 φ600 x L1,200
処理量：15 〜 240 m^3/hr
 [[ TBO-ms イラスト ]]
[[ ms-drmz イラスト ]]
形式ドラム幅x径回転数処理量外形寸法投入口駆動モータ重量
A1A2rpmm^3/hB1B2B3C1C2kwKg
MG-252525025030157305506002302500.4110
MG-253025030030187306006002802500.4132
MG-254025040030247307006003802500.4160
MG-303030030030227906007502802600.4175
MG-304030040030307907007503802600.4220
MG-305030050030407908007504802600.4270
MG-306030060030507909007505802600.4320
MG-307030070030607901,0007506802600.4370
MG-404040040030401,0007201,0003802900.4350
MG-405040050030551,0008201,0004802900.4430
MG-406040060030651,0009201,0005802900.75500
MG-407040070030751,0001,0201,0006802900.75580
MG-408040080030851,0001,1201,0007802900.75650
MG-409040090030951,0001,2201,0008802900.75730
MG-401004001,000301051,0001,3201,0009802900.75800
MG-6060600600301151,3001,0001,4505804800.75850
MG-6080600800301551,3001,2001,4507804800.751,030
MG-601006001,000301901,3001,3001,4509804801.51,200
MG-601206001,200302401,3001,5001,4501,1804801.51,400
＜プレートマグネット＞

●シュート面に取り付けるタイプです。
●プレート上面には吸着分離された鉄分を溜めるために段差を設けます。
●サイズなどは、ご要望に応じます。
 [[ TBO-pl イラスト ]]
＜バータイプ＞

●高さの無い場所で使用できるタイプです。
●φ22mmのバーを複数本並べて取り付けます。
●本数などはご注文に応じます。
 [[ TBO-bar イラスト ]]
＜テスト＞
実機を常設して分級効果の確認が出来ます。
試作・テスト
一部ですが、鉄取早の外形図面を用意しております。DXF 形式の図面ファイルをダウンロード出来ますのでぜひご利用下さい。
鉄取早の図面を参照する
原料の形状・性状により適応する粉砕機が各種取り揃えて御座います
粉砕処理確認の為に、テスト機を取り揃えて御座います
まずは、経験豊富な弊社スタッフにご相談下さい
