ペレトロンディダスター

プラスチックペレット用
異物分離除去装置

[[ PELL-logo イラスト ]]
プラスチック材料メーカーでは、ペレットなどに含まれる切り粉・微粉、ファイン、粉状フロス、帯状フロス(空気輸送などの途中で混入)などを取り除く場合、不十分な装置の使用をよぎなくされていました。ペレトロン社(アメリカ)が開発した装置「ペレトロンディダスター」は、ペレット中のこうしたダストを効率的に分離除去します。
これはペレットとダストの間に発生する静電気を除去して取り除くもので、「ペレトロン社」独自のノウハウ(特許)によるものです。
従来の装置には静電気を効率的に除去する機能がありませんでした。「ペレトロン」の二重電磁場発生装置は、この問題を見事に解決しました。
本装置は必要な機能をすべてそなえたコンパクトタイプで、価格が安く、ランニングコストもきわめて低いなど、従来の空気輸送装置、集塵機などの装置を必要とする大型分離装置とは全く異なります。
「ペレトロンディダスター」内部では、製品はほとんど重力によって動くのでエネルギー効率がよく、また、駆動部が少ないので、実質的な保守管理が不要といっても過言ではありません。

[[ PELL-tok イラスト ]]

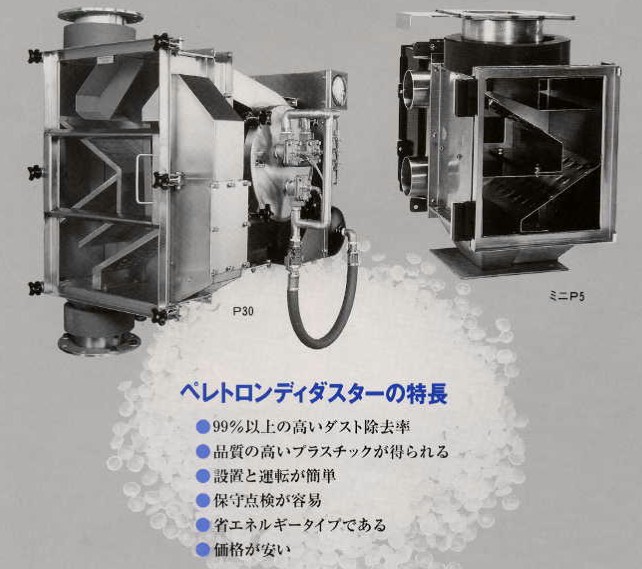

<ペレトロンディダスターはこんな装置です>



●製品との接触部はすべてステンレス製
腐食や錆の心配がなく、また表面は研磨されているので、製品を傷つけたり、破壊することはありません。

●空気洗浄デッキ(特許)
製品を流動させ、軽くてほこりっぽいダストを除去します。この工程はダストを最大限に除去するように、2回行われます。

●電磁場ゾーン(特許)
ペレットに付着しているファインなどの静電気を除去します。低電圧で密閉構造なので、危険防止に注意をはらう必要はありません。

●ベンチュリー室(特許)
空気洗浄デッキの間に設けられているこの部屋では、製品の流れから帯状フロスなどが取り除かれます。洗浄効果が最大になるように、空気の上昇速度が調整できます。

●リサイクルエアーブロワー
空気洗浄デッキに一定量の空気を供給し、ファインと帯状フロスなどを除去します。余分な空気は大気中に放出され、装置内を若干マイナス圧に保ち、すべての異物をフィルター部に誘導します。

●高効率カートリッジ式フィルター
ブロワー入り口に設けられており、吸気エアー中からダストを分離します。

●コンパクト
装置が小さいので、重力落下が利用できるどんな場所でも設置が可能です。

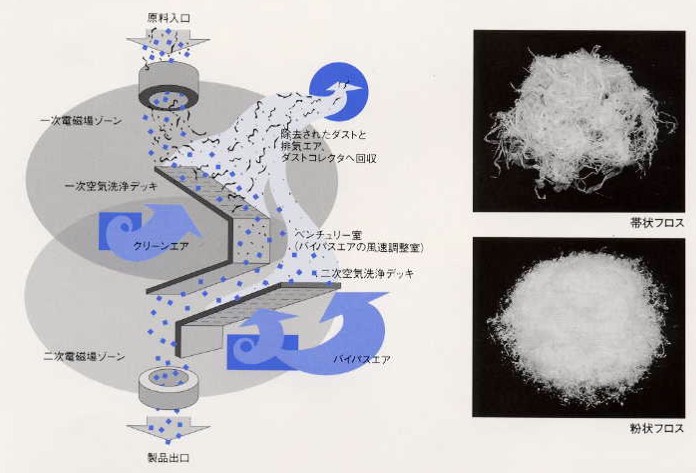

<ペレトロンディダスターの異物除去の工程>

●製品が本装置に投入されると、一時電磁場ゾーンがペレットとダストとの間の静電気を除去し、付着しているダストを分離します(下図ご参照)

●分離したペレットとそれ以外のものは、一次空気洗浄デッキに落下します。ここで加圧空気によって洗浄され、製品より軽い異物を浮遊させます。

●流れはベンチュリー室へ進み、ここで上昇気流の適切な制御によって大きな異物が取り除かれます。

●浮遊させられた切り粉、ファイン、粉状・帯状フロスなどは、サイクロン式セパレーターへ導かれ、その下にあるダストボックスに集められます。

●一方空気は、ブロワー吸気口に据え付けられているカートリッジ式フィルターを通過することにより浄化され、一次及び二次空気洗浄デッキへ還流されます。

●ペレットなどの製品流れは、二次空気洗浄デッキに進み、ここで最終洗浄が施され、完全なクリーンな状態になります。

●ペレットは最後に、二次電磁場ゾーンで静電気が取り除かれ、吐出口から排出されます。

[[ PELL-setu イラスト ]]

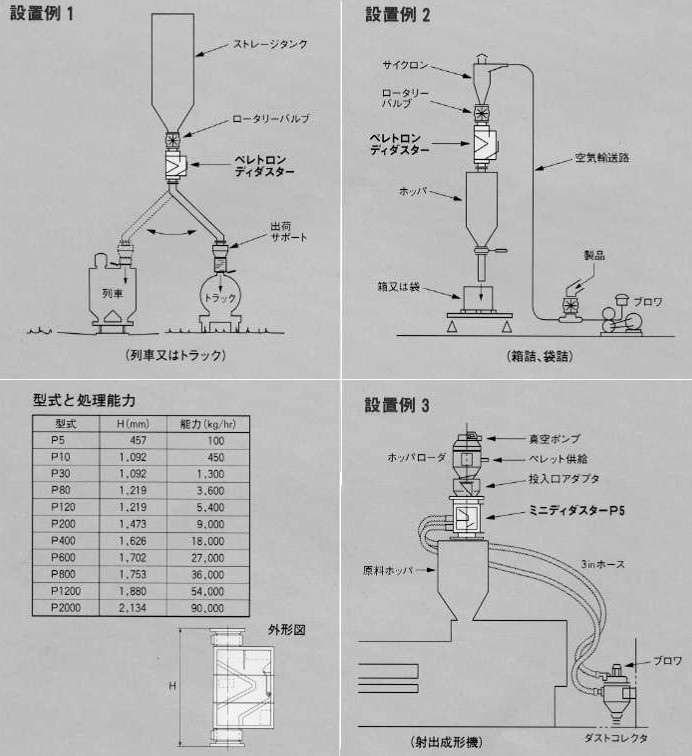

<ペレトロンディダスターの設置例>

本装置は、すべての機能をそなえた、オールインワンタイプの小型装置なので、設置後電源に接続するだけですぐ使えます。装置は既存の排出口に設置できます。「ペレトロンディダスター」は、入口・出口ともフランジ接続です。
[[ PELL-sun イラスト ]]


カタログダウンロード


実機テストが可能です!


サイズ等につきましては、PDFカタログを
ダウンロードしてご覧下さい。

弊社では、テスト機の御用意をしております。

原料を御用意の上、ご連絡を頂ければ、
実機での効果の確認が出来ます。

試作・テストについてはこちら

ディダスターのその他のラインナップ、フロー図などは以下をご覧下さい

  1. Pシリーズ(標準型)
  2. XPシリーズ(省スペース型)
  3. 小型機種 RCシリーズ(小規模処理型) ※旧機種P-1/P-5相当サイズ
  4. 成型機取付け C-20(射出成型機向け)
  5. ディダスター設置例のフロー図
