マキノ式粉砕機 DW-3-22 & 30


定評有るモーター直結 マキノ式粉砕機DD-3を2台組み合わせた大容量型
多用途・高性能 粉砕&製粉での短時間での大量処理に!


マキノ式粉砕機DW型の粉砕の仕組

  1. 原料は上部供給口から振り分けダンパーで左右の粉砕室に均等に導入
  2. 粉砕室内の高速回転する回転駒と固定駒により衝撃を受け粉砕
  3. スクリーンの穴径以下になるまで粉砕され排出
[[ dw2 イラスト ]]

マキノ式粉砕機DW型の特長は?

[[ dw2 イラスト ]]
※画像をクリックすると拡大表示になります

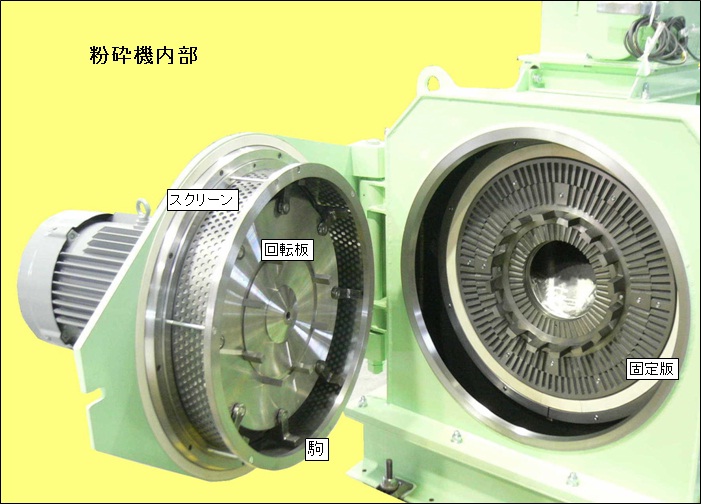

  • 粉砕室内に粉砕駒(ピン)付き回転板(ドア側)と固定盤(本体側)から構成
  • 粉砕室の周りにはスクリーン(多孔板)を設置
  • 粉砕粒径は衝撃スピード、スクリーン穴径で決定
  • 回転板の回転スピード(衝撃力)の制御はインバーターで簡単設定
  • 周辺機器を小さくする為一部の排気は機内循環も可能
  • モーターは、22kW×2台 30kW×2台の2タイプ

[[ dw4 イラスト ]]
[[ dw4 イラスト ]]
  • モーター直結で効率20%UP(当社比)
  • ツインタイプで大量処理
  • モーター直結でコンパクト
  • 粉砕板はドア装着で点検・整備が簡単
  • 超鋼製駒採用で耐摩耗性向上
  • 新方式の駒装着方法採用で交換容易
  • 回転はインバーターで無段階に調整可能
  • 材質は SS以外にステンレスも用意
原料供給口の振分ダンパー 点検口に設置の安全スイッチ

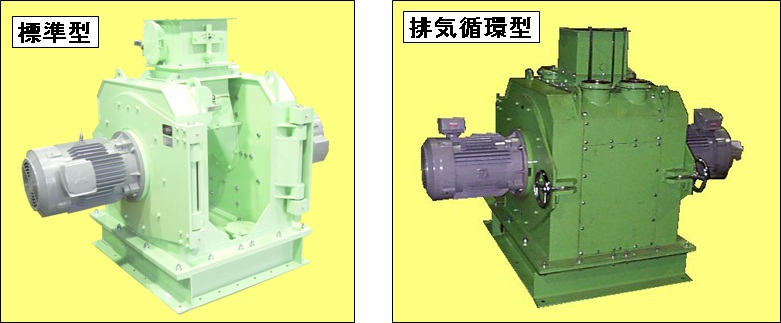

標準タイプと排気循環タイプの二種類をご用意

[[ dw3 イラスト ]]

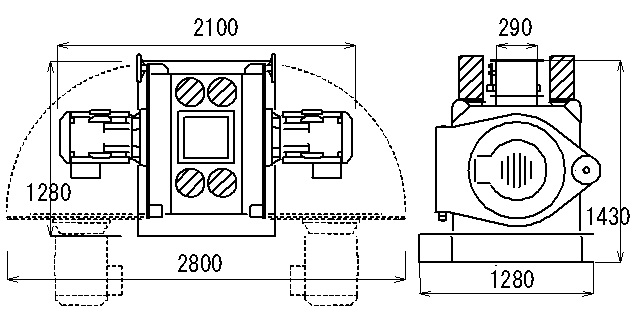

外形寸法はどれくらい?

[[ dw5 イラスト ]]

どの様な原料が粉砕出来る?

穀物、鉱石、木、アルミ、乾燥植物・野菜、香辛料、樹脂、基板、砂糖、塩、紙、石鹸、乾麺、茶葉、
土、建材、骨、繊維、貝殻、麻、海草、魚、卵殻、寒天、ココア、魚粉、米、石膏、ガラス、籾殻、
化成品、調味料、顔料、染料、医薬品、飼料・・・・その他分野問わず

木粉関連の粉砕機に関してはこちらの機器案内もご参照下さい


木材を粉にすると!?

木質系破砕・粉砕設備について

二軸破砕機 引き裂きクラッシャー

マキノ式ハンマークラッシャー


カタログダウンロード


実機テストが可能です!


サイズ等につきましては、PDFカタログを
ダウンロードの上、ご覧下さい。

弊社では、幕張メッセ近くのテスト場に
テスト機の御用意をしております。

40リッター位の原料を御用意のください
実機での効果の確認が出来ます。

試作・テストについてはこちら

※確認テストはDD−3で行います

取扱説明書

参考資料

※各寸法は改良の為予告無しに変更する場合がございます。ご注文の際には図面にてご確認下さい。
※参考図面はDXF 形式にての御用意のみです。 ※取扱説明書はWord形式にての御用意のみです。


※各寸法は改良の為予告無しに変更する場合がございます。ご注文の際には図面にてご確認下さい。
