イクシードミル
|
スクリーン不要で微粉砕を可能に！！ |

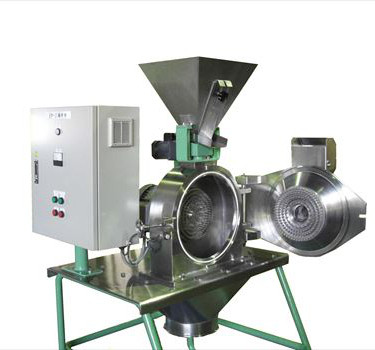

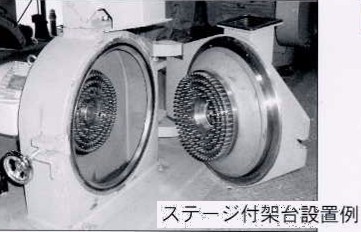

| EM-2型ピンミル 外観 | 特 長 |
|
|
| 粉砕のしくみ | EM-2型ピンミル 機構 |
|
 |
イクシードミルってどんな粉砕機？ |
| 粉砕に使われる力は、主として衝撃、せん断、磨砕です。 | |
|
このイクシードミルは衝撃力を主として使用する粉砕機です。
このタイプの粉砕機は強引に叩き割る感じで粉砕を行いますので、エネルギー効率が良く
経済的に優れた粉砕ができます。 衝撃式粉砕機の多くは粒度調整用にスクリーン(穴を打ち抜いた薄鋼板)を取り付けますが、イクシードミルは沢山のピンを 高速回転させて粉砕しますので、スクリーンを使用せずに御希望の粒度の粉が得られます。 |
|
| スクリーン式の問題点はどんなところ？ | |
|
�� | スクリーン式の粉砕機は最大粒径を用意に決定できる利点があるのですが、φ0.3mm程度が限界です。この事により微粉砕の範囲が限定されます。 |
|
�� | スクリーン式は、原料が打抜かれた穴を通過するまで粉砕室内にとどまり、繰り返し衝撃力を受け、熱により変性を受けやすくなります。 |
| �� | 水分や油分が多い原料はスクリーンに付着し排出不良を起こします。 |
| スクリーンを使用しないとどんな利点があるの？ | |
|
�� | ピンの数が多く、超高速回転が出来ますので、20μm程度迄の微粉砕が可能です。 |
|
�� | 原料はピンの間を通過する際に瞬時に粉砕され排出されますので熱に対する影響が小さく出来ます。 |
| �� | 水分や油分が多い原料でも、ピンへの付着は遠心力で防げますので、粉砕可能です。 |
| �� | ピンやディスクに耐磨耗処理が出来ますので、コンタミを嫌う原料粉砕も可能です。 |

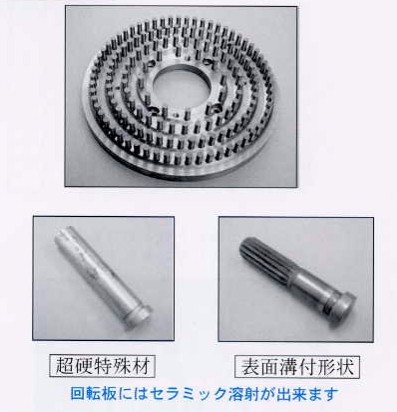

| ピンとピンディスクってどんなもの？ | |
|
ディスクにピンを裏面から差し込んであります。 回転するディスクは後ろ側に付けるプレートでピンを押さえています ピンが磨耗してもディスクはそのままでご利用頂けます。 その為、消耗品のランニングコストを低コストに抑えられます |
|

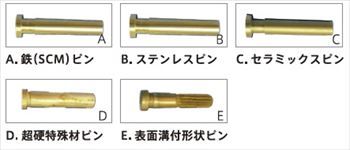

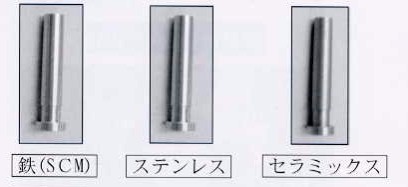

用途や磨耗具合によりピンの種類を選択可能です 表面溝付き形状ピンについてはこちら |
| どんな原料が向いてるの？ |
|
化学薬品、樹脂、香辛料など、物性にも拠りますが様々な物にご利用頂いています。 ABS樹脂、イオン交換樹脂、エポキシ樹脂、硫黄化合物、水酸化アルミニウム、酸化セリウム、酸化鉄、ガラス粉末、カーボン、 シリカゲル、線香、触媒、飽和ポリエステル、洗剤、塗料、 貝の化石、活性炭、トナー、ニッケル、シリコン、生石灰、化粧品、 化粧品原料、メントール、セラミックス、チタン、フッ素樹脂、フライアッシュ、ホウ酸、粉体塗料、染料、熱硬化性樹脂、 ユリア樹脂、ワックス、塩化ビニール、塩化カリウム、無機質、樹脂 おから、海老、牡蠣殻、鰹節、乾燥葉、乾燥よもぎ、顔料、きな粉、 グラニュー糖、クロレラ、グァバ茶、げんのしょうこ、 コーン、胡椒、コーンスターチ、スッポン、ゼラチン、そば殻、そば甘皮、大豆、陳皮、デーツ(ナツメヤシ)、デキストリン、人参粉、 ビート糖、フィッシュミール、フリーズドライ食品、プロポリス、ポテトパウダー、麦の葉、塩、海草、海苔、漢方薬、魚の骨、鯉のえさ、 湯葉、工業石鹸、辛子粉、水溶性ファイバー、水溶性化合物、生姜、焙煎玄米、脱脂大豆、猪苓舞茸、澱粉、香辛料、唐辛子、乳糖、米、 米粉、卵殻、緑茶、蜆貝殻、砂糖、澱粉、小麦粉、タルク、香料、乾燥果実、健康食品、など |
| 粉砕事例は… EM-2の事例 |
| 品目 |
粒度 (メッシュ) |
粒度 (マイクロメートル) |
通過割合 (パーセント) |
処理速度 kg/h |
| キシリトール | 100 | 150 | 96 | 80 |
| 緑泥石 | 440 | 35 | 94 | 41 |
| レジン | 100 | 150 | 82 | 195 |
| 炭素繊維 | 440 | 35 | 99.5 | 97 |
| 焼成貝殻 | 440 | 35 | 97 | 240 |
| 玄米 | 100 | 150 | 93 | 108 |
| 澱粉 + 蒟蒻粉 | 100 | 150 | 70 | 96 |
| あずき粉 | 150 | 100 | 99 | 75 |
| 茶葉 | 330 | 45 | 40 | 70 |
| 卵殻 | 325 | 45 | 85 | 46 |

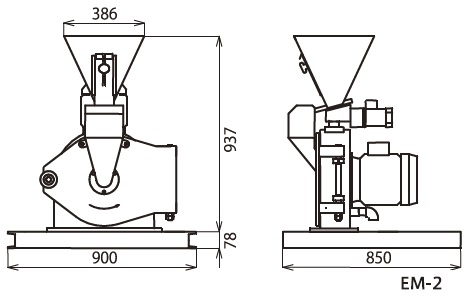

| EM-2 標準寸法 | 仕様 | |
|
回転数 |
：最高11,000rpm(可変速) |

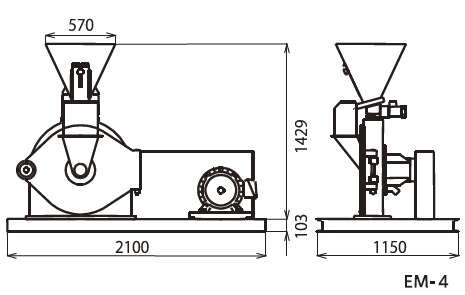

| EM-4 標準寸法 | 仕様 | |
|
回転数 |
：最高7,500rpm |
| その他、こちらもご参照下さい |
|
EM-1A型微粉砕機 EMシリーズ総合 衝撃式粉砕機の設備 お米を米粉に 米粉粉砕機の御紹介 除鉄機"鉄取早" |
---イクシードミル EM-1A型微粉砕機の詳細 ---イクシードミル EMシリーズ総合ページ ---粉砕機周辺の排気など、取りまわし設備について ---イクシードミルを含めた米粉製造機器について ---米粉製造に関する発表資料 ---金属類の異物混入対策に除鉄機"鉄取早"(てっとりばやい) |
|
|
|
|

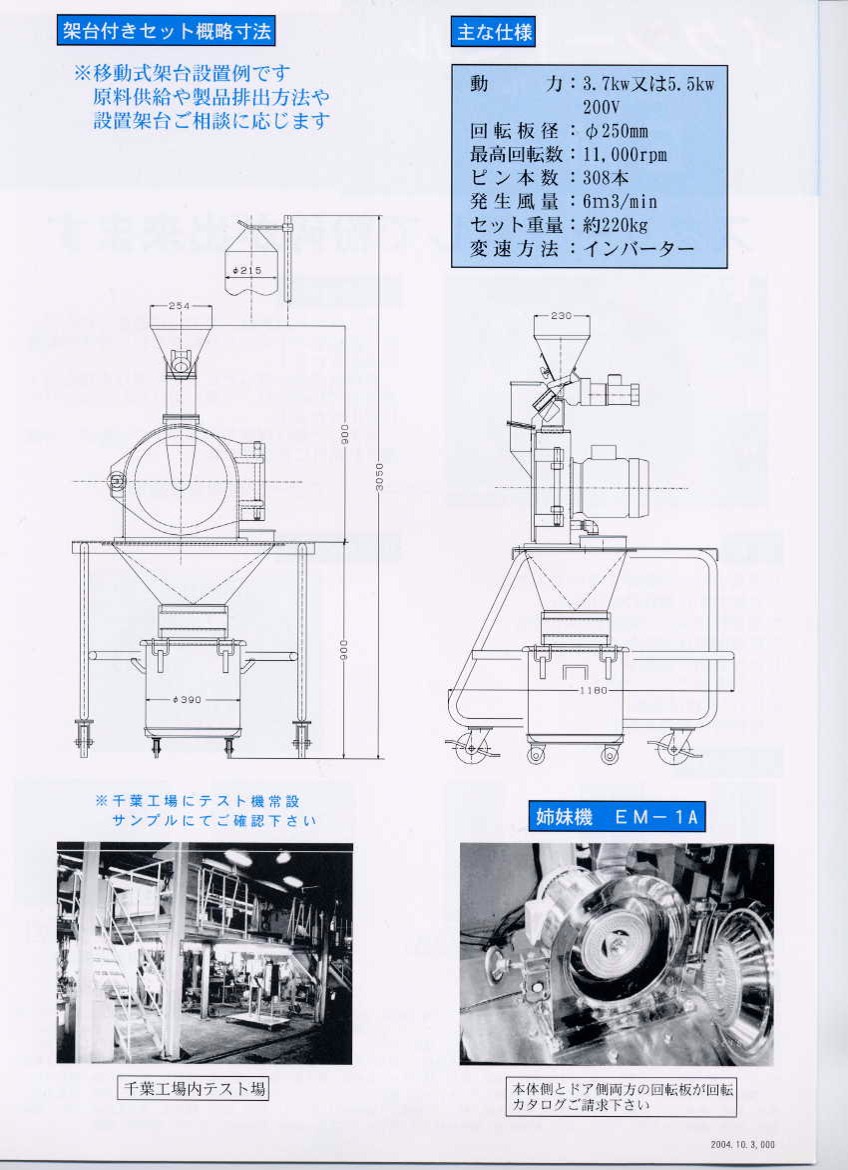

ダウンロードしてご覧下さい。  |
原料を御用意の上、ご連絡を頂ければ、 実機での効果の確認が出来ます。 …試作・テストについてはこちら… |
