〜粉体用混合機のスタンダード！！〜

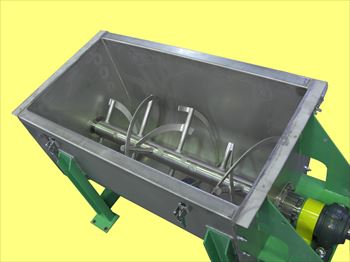

マキノ式リボンミキサー内部 |
幅広い用途・サイズの混合機！ |
|
|
リボンミキサーとは-構造と仕組み- |

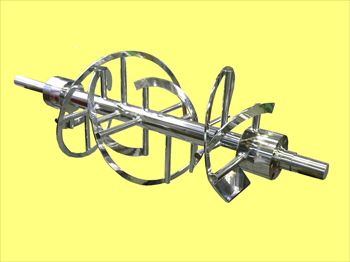

リボン付きシャフト |
リボンミキサーとは…
投入された原料を回転する軸についた二重のリボンで上下左右に動かし分散と混合を行います 粉の動きのイメージとして、混合機正面から見て8の字を描くように、側面方向からは胴体壁面に沿って混合物(粉・粒)が上下動します ※ざっくりとした混合も精度の高い混合も可能 |
|
リボンミキサー内部の動き |
稼動時の混合物のシュミレーション |
|
|
機器紹介と混合例を簡単にまとめてみました |
|
リボンミキサーRMM-80-ST
|
|

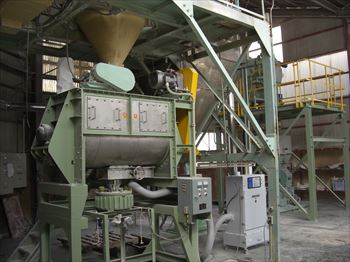

ライン組み込み式RMM-1000型 |

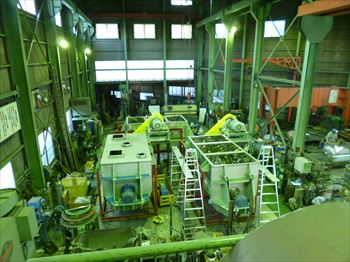

RMM-6000(6000リットル型)製作風景 |
|
|
機器の使用にあたっての注意点は… |
|
|
槇野産業のリボンミキサーは起動後の原料投入を前提にご提案しています。 これは起動時の負荷を減らし、小さな動力で混合する事が出来る為です。 原料全量投入後の起動方法では…
原料投入後の稼働の負荷に対応する為には大型の容量モーターの選定、リボン軸も負荷に対応するための太さが必要になり、設備費用があがってしまったり、稼働中のモーター電力のコストなども高くなってしまいます。 お客様の製品の生産工程や原料性状により、供給後起動、運転中の起動停止などが必要な場合はご要求に応じた動力、機械強度を持ったリボンミキサーを設計製作もしております。 |
|
投入排出やサニタリー仕様など各種仕様に対応可能！ |
|
|
ケースとシャフトのシールは、グランドパッキン、樹脂など各種御要望にお応え致します。 様々な供給排出を選べます… 供給口は蓋に御希望の投入方法に合わせた口を、お選び頂けます。 ※袋などの誤落下や作業者の安全対策にも考慮して設計をいたします。 排出口はカットゲート、フラップ弁、チューブバルブなどからお選び頂けます。 前後の作業条件、スペースに応じてお選びください。 サニタリー仕様やケーシングのジャケット、秤量装置組み込みなどの御要望にもお応え致します。 小型の型式には本体反転式も採用できます。 リボンミキサーを効率よく使うには… リボンミキサーはバッチタイプです。 生産量が多く、原料投入や計量に必要な工程の場合には、ミキサー上部にクッションホッパー、計量ホッパーを設置する事で生産量を増加させる事ができます。 |
|
| 仕様表 | |
|
有効容量 50〜500リットル |
有効容量 800〜7,000リットル |
![[[ MCS-sun イラスト ]]](gif/rmm2-4-a.jpg)
|
![[[ MCS-sun イラスト ]]](gif/rmm2-5-a.jpg)
|
| 形式 | 有効容量 リットル | A mm | B mm | C mm | D mm | E mm | F mm | G mm | 標準モーター KW | 回転数 rpm |
| RMM-50 | 50 | 700 | 1,300 | 350 | 450 | 1,200 | 720 | 0.75 | 55 | |
| RMM-80 | 80 | 800 | 1,400 | 400 | 500 | 1,200 | 670 | 1.5 | 48 | |
| RMM-100 | 100 | 900 | 1,650 | 430 | 530 | 1,500 | 940 | 1.5 | 45 | |
| RMM-200 | 200 | 1,100 | 1,850 | 550 | 700 | 1,500 | 770 | 2.2 | 35 | |
| RMM-300 | 300 | 1,200 | 1,950 | 630 | 780 | 1,600 | 790 | 3.7 | 30 | |
| RMM-500 | 500 | 1,500 | 2,350 | 730 | 880 | 1,700 | 790 | 3.7 | 26 | |
| RMM-800 | 800 | 1,800 | 2,650 | 850 | 1,050 | 1,550 | 450 | 1,600 | 5.5 | 23 |
| RMM-1000 | 1,000 | 2,000 | 2,950 | 900 | 1,100 | 1,600 | 450 | 1,750 | 7.5 | 21 |
| RMM-1500 | 1,500 | 2,200 | 3,200 | 1,050 | 1,250 | 1,750 | 450 | 2,050 | 11 | 18 |
| RMM-2000 | 2,000 | 2,400 | 3,400 | 1,150 | 1,450, | 1,950 | 450 | 2,200 | 11 | 17 |
| RMM-3000 | 3,000 | 2,800 | 4,100 | 1,300 | 1,600 | 2,100 | 450 | 2,500 | 15 | 15 |
| RMM-4000 | 4,000 | 3,000 | 4,300 | 1,450 | 1,750 | 2,250 | 450 | 2,700 | 15 | 13 |
| RMM-5000 | 5,000 | 3,300 | 4,950 | 1,550 | 1,900 | 2,400 | 450 | 3,000 | 22 | 12 |
| RMM-6000 | 6,000 | 3,500 | 5,250 | 1,650 | 2,000 | 2,500 | 450 | 3,200 | 30 | 11 |
| RMM-7000 | 7,000 | 3,600 | 5,350 | 1,750 | 2,100 | 2,600 | 450 | 3,200 | 37 | 11 |
※ミキサーの容量の決め方は… 本体の内容量(水張り容量)ではなく、混ぜたい原料を混合するスペース(有効容量)で決めます。 混合には混合物が自在に動き回れるスペースが必要なので、有効容量は水張り容量より小さくなります。 ※上記容量以外でもご要望に応じて製作致します。遠慮無くお申し付け下さい 上記寸法は改良の為予告無く変更する場合ございます。御注文の際には図面・仕様書にて御確認下さい また、外形図面ファイル(DXF 形式)のダウンロード版を用意しております。ご利用ください ○リボンミキサーの図面ファイルをダウンロードする |
この混合機は、インバーター駆動を前提に設計されていません。
インバーターを使用して回転数を調整する時には、 インバーター変速時の注意事項を参照してください。
|
槇野産業の混合機ラインナップに関しては下記の機器案内もご参照下さい ※リンク先機器紹介ページの数値、図面は標準仕様のものを掲載しています。 |
|
○リボンミキサー ○リボンミキサー(サニタリー式) ○ポットブレンダー ○ポットブレンダーミニ ○AVALONG高速ミキサー |
…バッチ式混合機の決定版！ …サニタリー使用で完全洗浄！ …ペール缶で三次元揺動混合 …卓上で研究用の混合機 …高速で高精度な混合を！ |
| カタログダウンロード | 実機テストが可能です！ |
|
ダウンロードしてご覧下さい。  |
弊社では、テスト機の御用意をしております。 原料を御用意の上、ご連絡を頂ければ、実機での効果の確認が出来ます。 …試作・テストについてはこちら… |
※各寸法は改良の為予告無しに変更する場合がございます。ご注文の際には図面にてご確認下さい。
|
