ピボットコンベヤー

SPS型 SPM型 SPL型

粉粒体をバケットで水平・垂直方向に
安全・確実・迅速に搬送するコンベヤー

[[ PCV-fun イラスト ]]

搬送物が壊れない搬送機、それが"ピボットコンベヤー"
[[ PCV-gai イラスト ]]
  • バケット又はチェーンに付いているピンを中心にバケットが回転し、搬送物を円滑に運搬するバケットコンベヤーの総称
  • １台で水平・垂直・水平の方向へ運搬物を安全・確実に運ぶことが出来ます。
  • 食品工業・化学工業・薬品工業や環境関連のあらゆるプロセスの中で活躍しています。
＜特長＞

●搬送物の破砕・摩滅がない！

バケットの中に供給された搬送物は、排出まで原形を損なわずに搬送されます。
粉粒体サイズだけでなく、顆粒状の搬送物も安心です。

●異物の混入がありません。

異物混入(コンタミネーション)は、食品や化学材料の搬送には大敵です。
ピボティングコンベヤーは、搬送途中の異物の混入を心配しなくてすみます。

●供給時に漏れ、こぼれが極小！

バケットの間は、バケットのフランジがオーバーラップしているので、供給時のこぼれがありません
また、横方向への飛びはね防止に供給口にスカートが装備されております。

●清掃やメンテナンスがカンタン！

カバーは全部脱着出来るようになっているので、清掃やメンテナンスが容易です

●組立設置がカンタン！

フレームは通常2,400mmピッチで分割搬入し、ボルトで組み立てる簡単な構造です。

●搬送物に適したバケットを選べる！

バケットは、樹脂（ポリプロピレン、ポリカーボネート、ABS）鋼板、ステンレススチールといろいろ取り揃えております
搬送物の物性、温度等に応じてお使いください。

●バケット、チェーンの脱着がカンタン！

バケットは、チェーン側よりピンを挿入しているだけなので脱着が容易で、又チェーンの取替えも簡単です。

●運転時は、とても静か

搬送物をすくったり、引っかいていくタイプではないのでとても静かです。

●運転状態を確認できます！

点検窓が垂直部表裏に標準装備されていますので、運転状況がよく確認できます。

●中間排出が何ヶ所でも可能

中間排出用のカムがついていますので、貯蔵ビン・包装機・計量器等への投入が何ヶ所でも可能です。
＜型式、能力＞
型式
輸送能力100%(m^3/h)
輸送能力60%(m^3/h) 		SPS-6
5.5
3.3 		SPS-9
8.6
5.2 		SPS-12
11.0
6.6 		SPS-15
13.9
8.3
※チェーン速度 14 m/min

型式
輸送能力100%(m^3/h)
輸送能力60%(m^3/h) 		SPM-9
15.57
9.30 		SPM-12
20.34
12.20 		SPM-15
25.12
15.10 		SPM-18
29.90
17.90
※チェーン速度 15 m/min

型式
輸送能力100%(m^3/h)
輸送能力60%(m^3/h) 		SPL-15
31.9
19.1 		SPL-18
38.4
23.0 		SPL-24
48.7
29.2 		SPL-36
92.1
46.0
※チェーン速度 15 m/min

＜バケット寸法 mm＞

[[ PCV-bsun イラスト ]]

型式
SPS-6
9
12
15 		D
68.5
68.5
68.5
68.5 		L
152
230
307
380 		W
116
116
116
116 		容積cm^3
830
1,300
1,670
2,100 		型式
SPM-9
12
15
18 		D
103
103
103
103 		L
264
334
410
486 		W
225
225
225
225 		容積cm^3
3,960
5,167
6,380
7,592 		型式
SPL-15
18
24
36 		D
133
133
133
133 		L
368
444
597
901 		W
280
280
280
280 		容積cm^3
10,800
12,700
17,100
25,800

＜チェーン寸法＞

型式
SPS
SPM
SPL 		チェーン型番
2050 R
2060 R
2080 R 		ピッチ
31.75
38.1
50.8 		ローラー径
19.05
22.23
28.58

＜バケット仕様＞

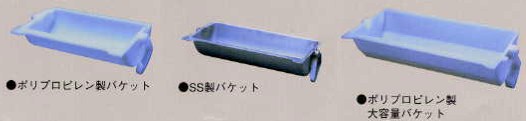

[[ PCV-b イラスト ]]
●バケット材質 ※樹脂
  • P.P.（ポリプロピレン）温度（耐久） 66°C
  • P.C.（ポリカーボネート）温度（耐久） 130°C
  • ABS
※金属
  • SS（鉄）※メッキ・耐食対応有り
  • SUS（ステンテススチール）304/316
●表面仕上
  • ユニクロメッキ
  • ナイロンコーティング
  • 研磨仕上
  • テフロンコーティング
  • その他

＜搬送好適品＞
●食品 米、キャンディー、コーヒー（豆、顆粒）、ココア（豆、顆粒）、ポテトチップス、マカロニ、ペットフード、ダシの素、化学調味料、砂糖、ホップ、チョコレート、ホットケーキミックス、ビスケット、せんべい、鰹節、ピーナツ、アーモンド、種子 etc.
●化学 プラスチックペレット、鉄粉、活性炭、セメント、セラミックス、顔料、塗料粉、ホットメルト、タイヤ添加物、医薬原料、乾電池原料、化学肥料、苛性ソーダ、複写用インキ、グラスファイバー、洗剤 etc.
＜搬送ライン形状バリエーション＞

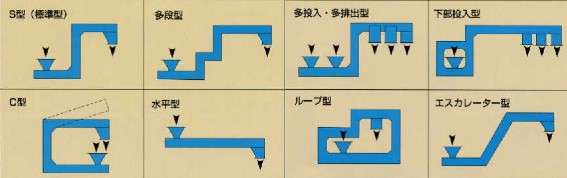

[[ PCV-kei イラスト ]]
＜お問い合わせの際の確認事項＞
●引き合いについては、以下の点をお知らせください。
設置場所
  • 屋外、屋内
  • 防塵、防水、防爆の必要
機長
  1. 揚程(略図)
  2. 水平距離(投入、排出の芯−芯距離)
  3. ヘッド部・テール部の寸法
  4. 傾斜角度
搬送量
  • 最大 t/h m^3/h
  • 常用 t/h m^3/h
運転時間
  • h/day
搬送物の物性
  • 種類名称、見掛比重、含水量、滑り角、付着性、腐食性、 形状、粒度分布、安息角、温度、摩耗性
動力電源と
操作電源
  • 〇相電源〇〇V〇〇Hz
その他特記事項
  • 搬送物投入方法等（前後設備の名称）
  • 天井までの余裕寸法
  • ご希望の材質
カタログダウンロード
スタンダード機カタログ
-標準型機種- 		バケット常時上向型
-搬送物こぼれが最小-

小型ピボットコンベア
-最小サイズで低価格- 		実機テストが可能です！

弊社では、テスト機の御用意をしております。

原料を御用意の上、ご連絡を頂ければ、実機での効果の確認が出来ます。

…試作・テストについてはこちら…
  お問い合わせは下記フォームからお願い致します。

フォームが表示されるまでしばらくお待ち下さい。

恐れ入りますが、しばらくお待ちいただいてもフォームが表示されない場合は、こちらまでお問い合わせください。
