ハンマークラッシャー
HCシリーズ

大きな原料を力強く砕く
スタンダードな粗粉砕機


ハンマークラッシャHC-20

豊富なラインナップと汎用原料を粗粉砕!

マキノ式ハンマークラッシャー HCシリーズ
  • 鉱石から化学品まで幅広い用途
  • 投入口を広くして大きな原料も粉砕可能
  • スイングビーターで高耐久を実現
  • シンプル構造でメンテナンスも簡単
  • ステンレス製・耐摩耗構造の機種も
  • 3.7kWから160kWの大型機まで
  • 開閉装置付きで点検も安全に行えます(大型機のみ)
  • HC-400以上はケーシング内に保護板を装着し耐久性アップ

ハンマークラッシャーの概要動画

動画はHC/耐摩耗仕様のHCを掲載

実機操作方法

粉砕の状態をご覧頂けます

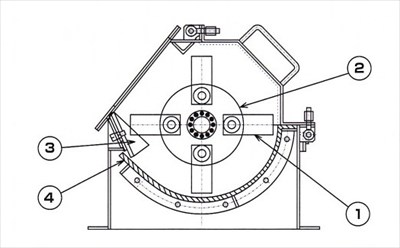

ハンマークラッシャー断面図

粉砕の仕組み・幅広い原料用途

ハンマークラッシャー断面図
  • 高速回転するハンマーの衝撃力で、塊状・シート状・粒状の原料を数mm程度に粗砕
  • 硬いものや割れにくいものもスイングするハンマーで繰り返し衝撃を与え粗粉砕
  • 製品粒度は、ハンマーの回転スピードと装着スクリーンの穴径で決定されます。
  • .魯鵐沺辞▲蹇璽拭辞8把蠖(板)ぅ好リーン


構成部品

ハンマーとスクリーンを換える事によって、粒度調整が可能
ハンマービーター(厚刃) ハンマービーター(薄刃) ハンマービーター(肉盛り溶射)
[[ ハンマークラッシャー部品厚刃ビーター ]] [[ ハンマークラッシャー部品薄刃ビーター ]] [[ ハンマークラッシャー部品肉盛り溶射ビーター ]]
  • 厚刃:衝撃力が高く、硬い原料に向く
  • 薄刃:せん断力がある為、解砕に向く 機種によって、厚刃よりも回転数が高い。
  • 摩耗の激しい・硬い原料には耐摩耗仕様も可能 ※厚刃のみ選択可能
標準スクリーン ロストル式スクリーン ロストル式スクリーン
(耐摩耗溶射)
[[ ハンマークラッシャー部品標準スクリーン ]] [[ ハンマークラッシャー部品ロストルスクリーン ]] [[ ハンマークラッシャー部品ロストル溶射スクリーン


HCシリーズ


幅広い用途でスタンダードに粗粉砕を行いたい

[[ マキノ式ハンマークラッシャー HCシリーズ カタログNo.3 ]]
粉砕原料例 汎用機なので分野を選びません
鉱石・凝集塊・焼却灰・木材・間伐材・剪定枝・枝葉根・竹・ボード・建材・骨・貝殻・鰹節・脱脂大豆・穀物・コーンコブ・スレート・ガラス・FRP樹脂・ 炭・基盤・チップ・石炭・乾燥汚泥・酸化鉄・干餅・米菓子・炭化物・多孔質セラミック・レアメタル廃品・歯形石膏・フライアッシュ凝集塊・アルミ溶解灰・ 乾燥味噌・サイディングボード・ロックウール・セメントボード・培土・電気部品・醤油粕・ベークライトタイル・瓦・顔料・澱粉・フィッシュミール・飼料原料・ 乾燥野菜・アルミ塊・アルミ缶・岩塩・チップ・バイオマス原料・リサイクル用途原料

ハンマー交換 スクリーン交換

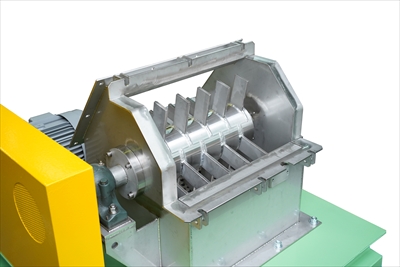

粉砕用ハンマービーターのローター固定付型モデル
ハンマークラッシャー固定刃型
  • 食品などコンタミ対応に厳しい原料に
  • 摺動部をなくした固定薄刃ローター仕様
  • ある程度の硬さ迄の原料粗粉砕に


大型や簡易式の機種は以下の機器案内もご覧下さい
大型粗砕機-CRシリーズ

固化原料解砕機-LC-450

(剪定枝などの大型一次破砕機)

(袋詰めなどで固まった原料の解砕に)




バイオマス関連など木質系処理に関しては以下の機器案内もご覧下さい

木質系破砕・粉砕設備について

木材を粉にすると!?

木粉の微粉化装置のお知らせ

(一次破砕機や木粉製造設備)

(木粉化に関わる設備の御紹介)

(微粉化設備に関するプレゼン資料)

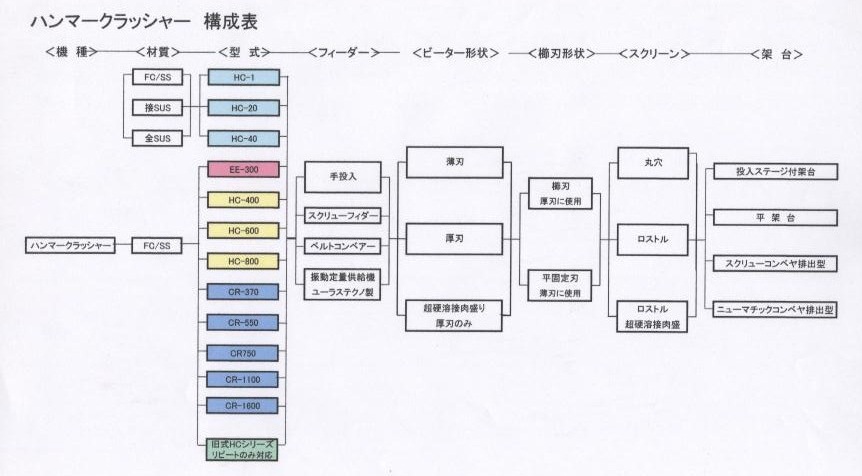

HC, CR シリーズでは以下の様な型式、オプションが選択できます。
kouseihyou

この粉砕機は、インバーター駆動を前提に設計されていません。
インバーターを使用して回転数を調整する時には、 インバーター変速時の注意事項を参照してください。




カタログダウンロード


実機テストが可能です!


サイズ等につきましては、PDFカタログを
ダウンロードしてご覧下さい。

弊社では、テスト機の御用意をしております。

20リッター程度の原料を御用意の上、ご連絡下さい。
実機での効果の確認が出来ます。

試作・テストについてはこちら

機器参考図面
-外形図面-

取扱説明書

参考資料

※各寸法は改良の為予告無しに変更する場合がございます。ご注文の際には図面にてご確認下さい。
※参考図面はDXF 形式にての御用意のみです。 ※取扱説明書はWord形式にての御用意のみです。
