マキノ式粉砕機 DDシリーズ

〜スクリーン使用衝撃式粉砕機〜

多用途・高性能・低価格 粉砕&製粉で 10,000台超の実績

DD-2型粉砕機 外観 特 長
dd2
  • 原料を叩いて砕く衝撃粉砕
  • 粉砕物の滞留時間が少なく短い時間で大量処理
  • 内蔵スクリーンでカンタン粒度調整
  • 少ない消耗品点数でランニングコストが低い
  • 消耗品部分は簡単に取り外し可能
  • 汎用/万能粉砕機なので原料分野を選ばない
  • モーター交換のみで能力UPも可能!
  • インバーター使用で簡単に回転数が変更可能!

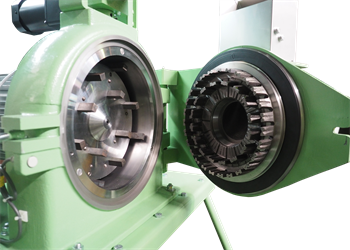

粉砕のしくみ DD-2型粉砕機 機構
  1. 本体上部の原料ホッパーに原料を投入
  2. フィーダーにより定量的に粉砕機本体に供給
  3. 本体内の原料は風の流れと遠心力により分散
  4. 駒付き回転板、ドア側固定盤により高速粉砕
    ※粉砕駒は焼入れで耐摩耗・高耐久を実現
  5. スクリーンの穴径で規制された粒度で排出

※粉砕粒度は、回転する駒のスピードとスクリーンの穴径で変化
※供給口に原料の除鉄用の磁石を標準装備
マキノ式粉砕機

DD型概要

従来機との比較
  • 構造簡略化で約30%(当社比)のコストダウンに成功
  • 他社同等機よりも省スペースを実現!
  • 従来機CI型より20%以上の能力UP
  • 発生騒音・風量が大幅に減少!!
  • 駒に特殊鋳鋼を採用、耐摩耗で高耐久化を実現
  • 駒の形状変更で従来機より微粉砕が可能に!
  • モーター交換のみで能力UPが可能!
  • モーター直結の回転板で、伝導ロスを軽減

標準回転盤以外にも複数のオプションをご用意!

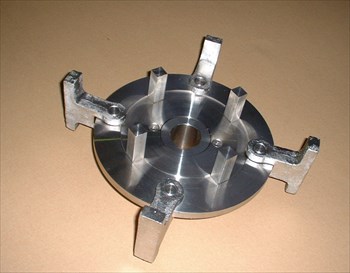

標準回転盤
…耐摩耗の駒を使用…

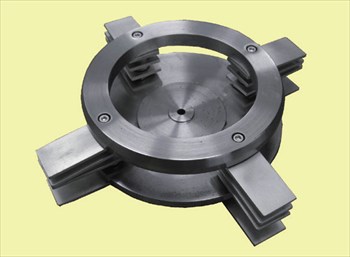

プレート型回転盤
…プレートでサクサク粗砕き…

マキノ式粉砕機専用標準粉砕ディスク マキノ式粉砕機専用解砕プレート

標準スクリーン
…粒度制御は目のサイズで…

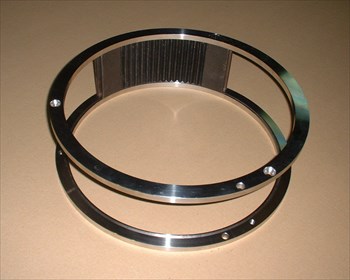

衝撃板
…衝撃力に剪断力もプラス…

マキノ式粉砕機専用スクリーン マキノ式粉砕機専用衝撃板

マキノ式DDシリーズは豊富なラインナップをご用意

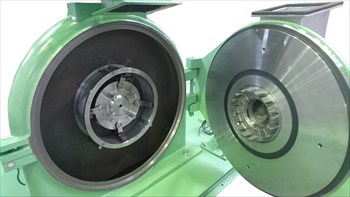

DD-2W型
…付着性の強い原料に…

大容量型ホッパー
…少し大きな原料を投入可能…

マキノ式粉砕機付着対策型DD-2W マキノ式粉砕機大型原料型DD-2

DW-3型
…DD-3を二台分の大量処理…

その他オプション

マキノ式粉砕機大量粉砕型DW 投入排出や材質など、ご相談に応じます。
お気軽にご相談下さい。

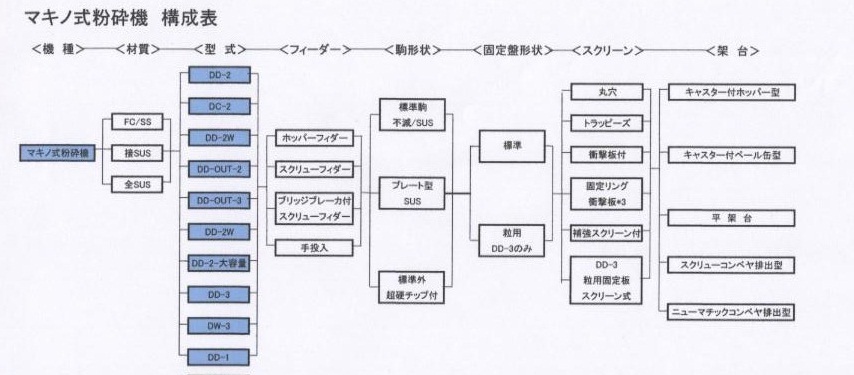

マキノ式粉砕機DDシリーズでは以下の様な型式、オプションが選択できます。

kouseihyou

DDシリーズの粉砕機は、様々な用途に適応することができます。そのための多くのオプショナル部品、機器が用意されています。
オプション部品とその用途を纏めた表を用意しましたので御参照下さい。


DDシリーズのオプション一覧表を参照する

粉砕実績の一部

粉砕・製粉・リサイクル多岐に亘る実績

ウコン、ケナフ、干海老、おから、牡蠣殻、鰹節、葉、よもぎ、顔料、焙煎大豆、きな粉、グラニュー糖、クロレラ、 化粧品、ケバ茶、コーン、げんのしょうこ、胡椒、スッポン、コーンスターチ、生石灰、ABS樹脂、硫黄化合物、 イオン交換樹脂、カーボン、エノシン酸シリカゲル、シリコン、ゼラチン、セラミックス、蕎麦殻、蕎麦甘皮、大豆、 チタン、陳皮、デーツ、デキストリン、トナー、ニッケル、人参粉、ビート糖、フイッシュミール、フッ素樹脂、 フライアッシュ、プロポリス、線香,フリーズドライ食品、ホウ酸、ポテトパウダー、麦の葉、メントール、ユリア樹脂、 ワックス、塩、塩ビ、塩化カリウム、化粧品原料、海草、海苔、貝の化石、活性炭、漢方薬、魚骨、鯉の餌、湯葉
工業石鹸、触媒、酸化セリウム、酸化鉄、辛子粉、水酸化アルミ、水酸化マグネシウム、水溶性ファイバー、水溶性添加剤、 乾燥生姜、煎玄米、脱脂大豆、猪苓、澱粉、唐辛子、乳糖、熱硬化性樹脂、粉体塗料、米、飽和ポリエステル、 卵殻、緑茶、蜆貝殻、豌豆、染料、洗剤、塗料、砂糖、澱粉、小麦粉、タルク、骨、香料、乾燥果実、乾燥野菜等
化学品、化粧品、食品、健康食品、香辛料、無機質、樹脂
注:水分が多い原料は乾燥処理品を粉砕しています


粉砕操作

スクリーン交換方法

回転盤・駒交換

点検・清掃方法

カタログダウンロード 実機テストが可能です!
サイズ等につきましては、PDFカタログを
ダウンロードの上、ご覧下さい。

弊社では、テスト機の御用意をしております。

20リッター位の原料を御用意の上、ご連絡を頂ければ、
実機での効果の確認が出来ます。

試作・テストについてはこちら

機器参考図面

  • DDシリーズの外形図面をDXF 形式にて御用意しております

DD-2シリーズの図面を参照する

DD-3シリーズの図面を参照する

※各寸法は改良の為予告無しに変更する場合がございます。ご注文の際には図面にてご確認下さい。

原料の形状・性状により適応する粉砕機が各種取り揃えて御座います
粉砕処理確認の為に、テスト機を取り揃えて御座います
まずは、経験豊富な弊社スタッフにご相談下さい
