マキノ式粉砕機ＣＩシリーズ＜大型＞ |
マキノ式CI型粉砕機の大容量版！ |
粉砕の仕組 |

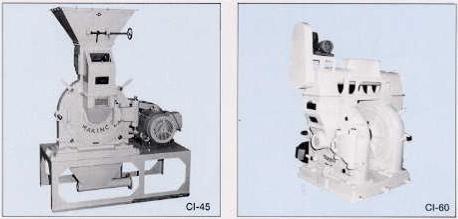

CI-60外観 |
|
![[[ CI イラスト ]]](gif/ci-40gaia.jpg)
|
マキノ式粉砕機の内部 |
CI-60外観 |
![[[ マキノ式粉砕機ci内部写真 ]]](gif/ci-naka.jpg)
|
![[[ マキノ式粉砕機ci-60外観写真 ]]](gif/ci-60gaia.jpg)
|
シリーズの特長 |
| １．粉砕範囲が非常に広い‥‥ |
スクリーン選択により、粗砕、粉砕、微粉砕、解砕と非常に広範囲な処理を実現 ※衝撃力とせん断力による粉砕の為、繊維質の粉砕も可能！ |
| ２．豊富な機種‥‥ |
５０馬力から１００馬力迄９機種のラインアップで、ご希望能力に対応 |
| ３．簡単なメンテナンス‥‥ |
メンテナンスは、正面ドアーを開くだけで出来ますので非常に簡単 |
| ４．豊富なバリエーション‥‥ |
マキノ式粉砕機の応用機種・特殊部品で、幅広いニーズに対応 |
| ５．シンプルな構造‥‥ |
標準化された構成部品で、ロープライスを実現 |
機器標準仕様の各種数値 |
| 型式 | 旧機種名称 |
所要動力 (kw) |
標準回転数 |
本体重量 (kg) |
発生風量 (m3/min) |
外駒数 (本) |
内駒数 (本) |
固定盤 |
| CI-45 | NO.4 1/2 | 37 | 2,000 | 1,500 | 23 | 10 | 15 | 大・中 |
| CI-50 | No.5 | 55/75 | 1,860 | 1,700 | 29 | 10 | 15 | 大・中 |
| CI-60 | No.6 | 75 | 1,860 | 3,100 | 46 | 8 × 2 | 12 × 2 | 大・中 |
| CI-70 | No.7 | 110/150 | 2,000 | 4,500 | 58 | 10 × 2 | 10 × 2 | 中 |
※発生風量は、標準回転でφ３mmのスクリーン装着時の場合です。
| 型式 |
回転板径 (mm) |
スクリーン幅 (mm) |
長さ(mm) |
本体プーリー (mm) |
モーター側 (50Hz時) |
モーター側 (60Hz時) |
ベルトタイプ | 本数 |
| CI-45 | 700 | 68 × 2 | 2,480 | 200 | 280 | 236 | パワーエース | 5V-5 |
| CI-50 | 800 | 87 × 2 | 2,860 | 280 | 355 | 280 | パワーエース | 5V-6 |
| CI-60 | 700 | 87 × 4 | 2,550 | 280 | 400 | 315 | パワーエース | 5V-10 |
| CI-70 | 784 | 87 × 4 | 2,860 | 280 | 355 | 280 | パワーエース | 5V-10 |
参考能力表 |
| 型式 | 能力比 | 硫酸アンモニア | 大麦 |
トウモロコシ (メイズ) |
| スクリーン穴径 | 0.4mm | 3.0mm | 6.0mm | |
| CI-45 | 1 | 2,100 | 2,500 | 4,000 |
| CI-50 | 1.5 | 3,150 | 3,750 | 6,000 |
| CI-60 | 2 | 4,200 | 5,000 | 8,000 |
| CI-70 | 3 | 6,300 | 7,500 | 12,000 |
※この粉砕機は、インバーター駆動を前提に設計されていません。
インバーターを使用して回転数を調整する時には、 インバーター変速時の注意事項を参照してください。
粉砕用途例 |
| 食 品： | 黄名粉、上新粉、白玉粉、小麦粉、澱粉、麦茶、茶、スパイス、パン粉、塩、砂糖、茸、コーヒー、ココア、鰹節、小魚、骨、米菓、 乾燥野菜、果実、寒天、大豆、豆乳、笹葉、にんにく、酵母、海草等、 |
| 化成品： |
ベークライト、塩ビ、顔料、樹脂塗料、苛性ソーダ、尿素、ＰＥ、シリカゲル、硫安、石鹸、ガラスビーズ、染料等 |
|
飼 料： |
メイズ、マイロ、大麦、小麦、脱脂大豆、魚粉、骨、血粉、醤油粕、ぬか、貝殻、モミ殻、大豆、澱粉粕 |
|
その他： |
石灰、タンカル、珪藻土、石綿、スレート、木粉、建材、雲母、酸化鉄、アルミ、銀、活性炭、セラミックス、薬品、化粧品、肥料、鉱石、金属等 |
＜標準寸法表＞
![[[ CI-sun イラスト ]]](gif/ci-sun.jpg)
|
形式 CI-45 CI-50 CI-60 CI-70 |
A 780 946 480 400 |
B 680 690 - - |
C 1,115 1,200 1,122 1,325 |
D 1,970 2,180 2,000 2,200 |
E 430 470 710 700 |
F 950 1,050 1,290 1,500 |
G 600 650 610 775 |
H 925 1,060 940 1,160 |
I 130 175 176 232 |
J 1,220 1,400 1,220 - |
K 350 400 510 - |
L 405 450 510 - |
M 822 860 - - |
N 1,280 1,460 1,285 3,000 |
O 255 300 250 510 |
P 700 780 990 1,490 |
Q 885 920 - - |
CIシリーズ<大型>の外形図面を用意しております。DXF 形式の図面ファイルをダウンロード出来ますのでぜひご利用下さい。
CIシリーズ<大型>の図面を参照する
＜バリエーションパーツ＞
![[[ CI-val イラスト ]]](gif/ci-val.jpg)
|
★ 耐摩耗型粉砕駒 （超鋼チップ付） 摩耗の厳しい粉砕に特殊鋼を採用 ★ 耐摩耗型スクリーン 摩耗の厳しい粉砕に特殊鋼を採用 |
マキノ式粉砕機CIシリーズでは以下の様な型式、オプションが選択できます。
|
他にもマキノ式にはバリエーションを御用意しております。 |
|
|
マキノ式CI型粉砕機 |
…当ページマキノ式CI型の標準(小型機) |
|
マキノ式DD型粉砕機 |
…CI型の改良版 マキノ式DD型粉砕機 |
|
マキノ式DW型粉砕機 |
…CI型(大型機)の改良版 マキノ式DW型粉砕機 |
|
|
|
|
ダウンロードしてご覧下さい。  |
原料を御用意の上、ご連絡を頂ければ、実機での効果の確認が出来ます。 …試作・テストについてはこちら… |
※各寸法は改良の為予告無しに変更する場合がございます。ご注文の際には図面にてご確認下さい。
