マキノ式粉砕機

CIシリーズ

戦後からのベストセラー
マキノ式CI型粉砕機

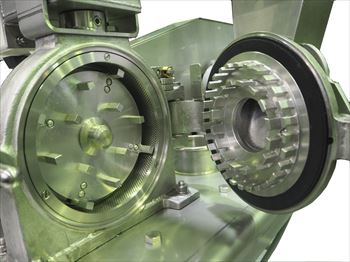

粉砕の仕組

CI-00型粉砕機

  1. 本体上部のフィーダーより原料を定量供給
  2. ドア側固定盤の中央より、回転板の中心部へ
  3. 空気の流れで分散され、粉砕駒により粉砕
  4. 被粉砕物は、内蔵スクリーンの穴径により粒度を規制
  5. スクリーン穴径より小さくなり本体下部へ排出
[[ CI イラスト ]]

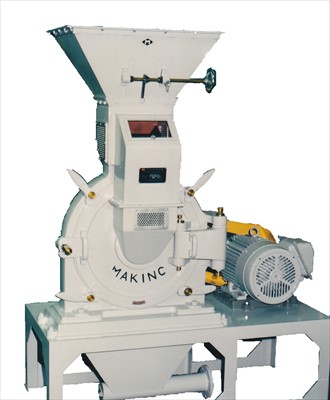

CI-40型粉砕機

CI-60型粉砕機

[[ CI イラスト ]] [[ マキノ式粉砕機ci-60外観写真 ]]

マキノ式の特長

1.粉砕範囲が非常に広い‥‥ スクリーン選択により、粗砕、粉砕、微粉砕、解砕と非常に広範囲な処理を実現
※衝撃力とせん断力による粉砕の為、繊維質の粉砕も可能!
2.豊富な機種‥‥ 1馬力(0.75kW)から100馬力(110kW)迄9機種のラインアップで、ご希望能力に対応
3.簡単なメンテナンス‥‥ メンテナンスは、正面ドアーを開くだけで出来ますので非常に簡単
4.豊富なバリエーション‥‥ マキノ式粉砕機の応用機種・特殊部品で、幅広いニーズに対応
5.シンプルな構造‥‥ 標準化された構成部品で、ロープライスを実現

機器標準仕様の各種数値

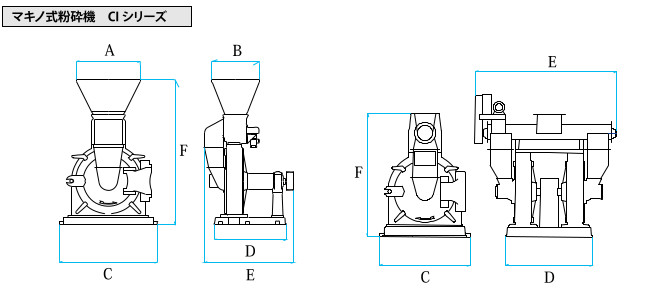

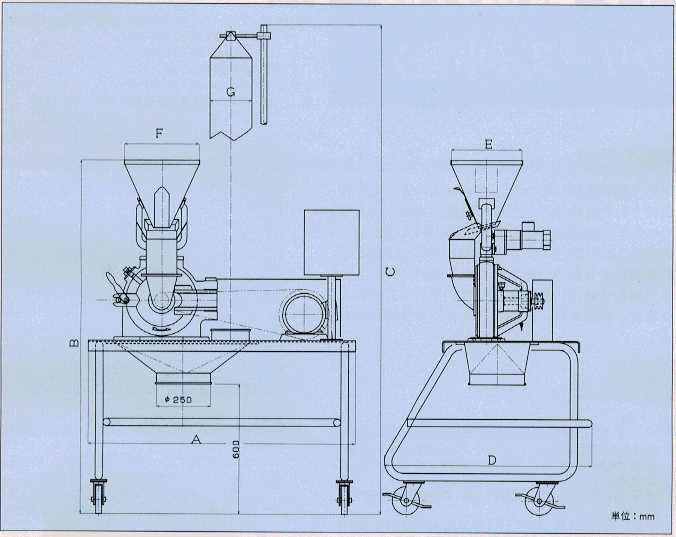

[[ マキノ式粉砕機CI寸法図 ]]
型式 寸      法
ホッパー幅 ホッパー奥行 ベース幅
(本体幅)
ペース奥行 本体奥行 本体高
A B C D E F
mm mm mm mm mm mm
CI-00 242 218 265 102 408 567
CI-10 349 328 435 170 470 835
CI-20 403 365 530 200 625 1,070
CI-25 400 360 635 205 830 1,185
CI-30 750 520 740 250 925 1,440
CI-40 800 540 1,030 770 1,070 1,630
CI-45 780 580 1,280 955 1,380 1,970
CI-50 946 690 1,460 1,080 1,520 2,180
CI-60 - - 1,285 1,240 2,000 2,000
CI-70 - - 1,340 2,000 2,140 1,875

型式 仕      様
モーター 本体重量 発生風量 能力比 標準回転数 旧機種名称
kW kg m3/min - rpm
CI-00 0.75 22 2 0.2 6,220 No.0
CI-10 1.5/2.2 77 5 0.4 4,700 No.1
CI-20 3.7 155 9 1 4,040 No.2
CI-25 7.5 270 12 2 3,360 No.2 1/2
CI-30 15 400 15 4 2,690 No.3
CI-40 22 650 18 6 2,450 No.4
CI-45 37 1,500 23 10 2,000 No.4 1/2
CI-50 55 1,700 29 15 1,860 No.5
CI-60 75 3,100 46 20 2,000 No.6
CI-70 110 5,600 60 30 1,860 No.7

参考能力表

型式 能力比 顔料 乾燥小魚 竹炭
スクリーン穴径 0.4mm 1.0mm 3.0mm 0.3mm
CI-00-0.75 1 12 4 7 16
CI-10-1.5 2 24 8 14 32
CI-10-2.2 3 36 12 21 48

型式 能力比 硫酸アンモニア 大麦 トウモロコシ
(メイズ)
スクリーン穴径 0.4mm 3.0mm 6.0mm
CI-45 1 2,100 2,500 4,000
CI-50 1.5 3,150 3,750 6,000
CI-60 2 4,200 5,000 8,000
CI-70 3 6,300 7,500 12,000
※原料、スクリーン等で異なります。


この粉砕機は、インバーター駆動を前提に設計されていません。
インバーターを使用して回転数を調整する時には、 インバーター変速時の注意事項を参照してください。


粉砕用途例

食 品: 黄名粉、上新粉、白玉粉、小麦粉、澱粉、麦茶、茶、スパイス、パン粉、塩、砂糖、茸、コーヒー、ココア、鰹節、小魚、骨、米菓、 乾燥野菜、果実、寒天、大豆、豆乳、笹葉、にんにく、酵母、海草等、
化成品: ベークライト、塩ビ、顔料、樹脂塗料、苛性ソーダ、尿素、PE、シリカゲル、硫安、石鹸、ガラスビーズ、染料等
飼 料:
メイズ、マイロ、大麦、小麦、脱脂大豆、魚粉、骨、血粉、醤油粕、ぬか、貝殻、モミ殻、大豆、澱粉粕
その他:
石灰、タンカル、珪藻土、石綿、スレート、木粉、建材、雲母、酸化鉄、アルミ、銀、活性炭、セラミックス、薬品、化粧品、肥料、鉱石、金属等

CIシリーズの外形図面を用意しております。DXF 形式の図面ファイルをダウンロード出来ますのでぜひご利用下さい。
CIシリーズの図面を参照する

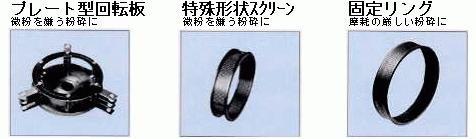

<バリエーションパーツ>

[[ CI-val イラスト ]]
  1. 耐摩耗型粉砕駒(超鋼チップ付):摩耗の厳しい粉砕に特殊鋼を採用

  2. 耐摩耗型スクリーン:摩耗の厳しい粉砕に特殊鋼を採用
    ※スクリーンの対応機種・サイズはお問合せください。

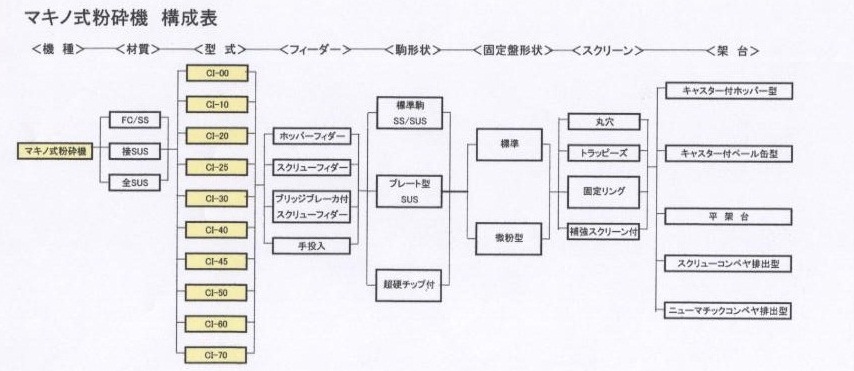

マキノ式粉砕機CIシリーズでは以下の様な型式、オプションが選択できます。
kouseihyou

他にもマキノ式にはバリエーションを御用意しております。
マキノ式DD型粉砕機
…CI型の改良版 マキノ式DD型粉砕機
マキノ式DW型粉砕機
…CI型(大型機)の改良版 マキノ式DW型粉砕機


カタログダウンロード


実機テストが可能です!


サイズ等につきましては、PDFカタログを
ダウンロードしてご覧下さい。

弊社では、テスト機の御用意をしております。

原料を御用意の上、ご連絡を頂ければ、実機での効果の確認が出来ます。

試作・テストについてはこちら

取扱説明書

  • CIシリーズの取扱説明書をWord形式にて御用意しております

取扱説明書を参照する
